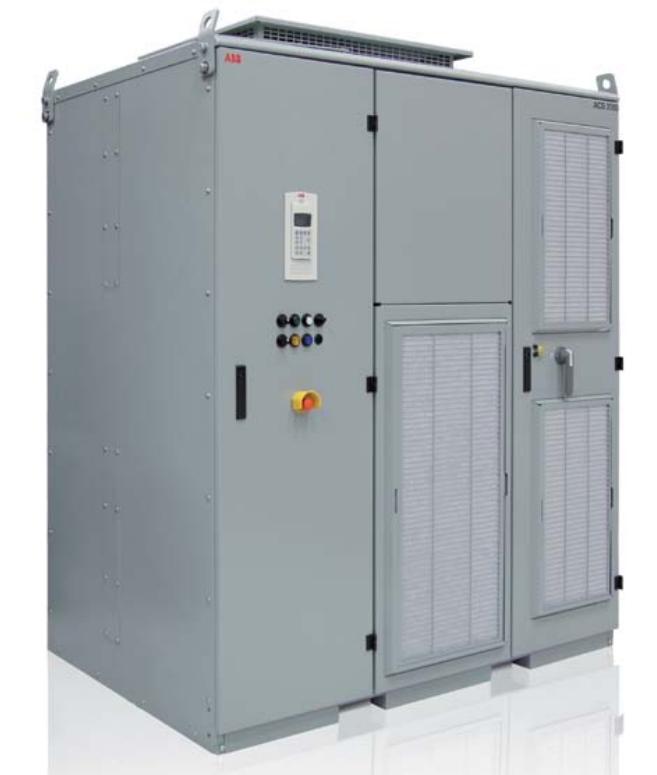

Преобразователь частоты высоковольтный со встроенным трансформатором, низкое содержание гармоник ABB ACS 2066-2K-AN1-a-1E
Код товара 1746843
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ACS 2066 — это серия высоковольтных преобразователей частоты мощностью от 275 кВт до 1600 кВт, предназначенных для питания асинхронных двигателей с номинальным напряжением 6,6 кВ. Серия является частью семейства ACS 2000 и отличается оптимальным соотношением цены, производительности и надёжности для средневольтных применений.
Общие параметры серии:
- Номинальное входное напряжение: 6,6 кВ (-10% +10%)
- Частота входного напряжения: 50/60 Гц
- Номинальное выходное напряжение: 4,0 – 6,9 кВ
- Частота выходного напряжения: от 0 до 75 Гц
- Тип двигателя: Асинхронные двигатели
- КПД преобразователя: типичное значение 97,5%
- Температура окружающего воздуха: от +1 до 40°C (выше – при снижении мощности)
- Степень защиты корпуса: от IP21 до IP42
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
МОДЕЛИ С ОДНИМ ИНВЕРТОРОМ (1x)
Серия ACS 2066-1x — с внешним трансформатором
Рекуперативные приводы (тип A)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-1A-AN1-a-0D | 275 | 33 | 36 | 250 | 30 | 183 | 22 | 344 | A02 | ||
| ACS 2066-1A-AN1-a-0E | 347 | 42 | 46 | 315 | 38 | 231 | 28 | 434 | A04 | ||
| ACS 2066-1A-AN1-a-0G | 390 | 47 | 52 | 355 | 43 | 260 | 31 | 488 | A06 | ||
| ACS 2066-1A-AN1-a-0J | 440 | 53 | 58 | 400 | 48 | 293 | 35 | 550 | A08 | ||
| ACS 2066-1A-AN1-a-0L | 495 | 60 | 65 | 450 | 54 | 330 | 40 | 619 | A10 | ||
| ACS 2066-1A-AN1-a-0N | 550 | 66 | 73 | 500 | 60 | 367 | 44 | 688 | A12 | ||
| ACS 2066-1A-AN1-a-0Q | 616 | 74 | 82 | 560 | 67 | 411 | 49 | 770 | A14 | ||
| ACS 2066-1A-AN1-a-0S | 693 | 83 | 92 | 630 | 76 | 462 | 56 | 866 | A16 | ||
| ACS 2066-1A-AN1-a-0U | 781 | 94 | 100 | 710 | 85 | 521 | 63 | 976 | A18 | ||
| ACS 2066-1A-AN1-a-0V | 800 | 96 | 100 | 730 | 87 | 533 | 64 | 1000 | A20 |
Приводы с низким содержанием гармоник (тип B)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-1B-AN1-a-0D | 275 | 30 | 33 | 250 | 27 | 183 | 20 | 344 | A02 | ||
| ACS 2066-1B-AN1-a-0E | 347 | 38 | 42 | 315 | 34 | 231 | 25 | 434 | A04 | ||
| ACS 2066-1B-AN1-a-0G | 390 | 43 | 47 | 355 | 39 | 260 | 28 | 488 | A06 | ||
| ACS 2066-1B-AN1-a-0J | 440 | 48 | 53 | 400 | 44 | 293 | 32 | 550 | A08 | ||
| ACS 2066-1B-AN1-a-0L | 495 | 54 | 60 | 450 | 49 | 330 | 36 | 619 | A10 | ||
| ACS 2066-1B-AN1-a-0N | 550 | 60 | 66 | 500 | 55 | 367 | 40 | 688 | A12 | ||
| ACS 2066-1B-AN1-a-0Q | 616 | 67 | 74 | 560 | 61 | 411 | 45 | 770 | A14 | ||
| ACS 2066-1B-AN1-a-0S | 693 | 76 | 83 | 630 | 69 | 462 | 51 | 866 | A16 | ||
| ACS 2066-1B-AN1-a-0U | 781 | 85 | 94 | 710 | 78 | 521 | 57 | 976 | A18 | ||
| ACS 2066-1B-AN1-a-0V | 820 | 94 | 100 | 730 | 85 | 547 | 62 | 1075 | A20 |
Серия ACS 2066-1x — со встроенным трансформатором
Рекуперативные приводы (тип I)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-1I-AN1-a-0D | 275 | 30 | 33 | 250 | 27 | 183 | 20 | 344 | A02 | ||
| ACS 2066-1I-AN1-a-0E | 347 | 38 | 42 | 315 | 34 | 231 | 25 | 434 | A04 | ||
| ACS 2066-1I-AN1-a-0G | 390 | 43 | 47 | 355 | 39 | 260 | 28 | 488 | A06 | ||
| ACS 2066-1I-AN1-a-0J | 440 | 48 | 53 | 400 | 44 | 293 | 32 | 550 | A08 | ||
| ACS 2066-1I-AN1-a-0L | 495 | 54 | 60 | 450 | 49 | 330 | 36 | 619 | A10 | ||
| ACS 2066-1I-AN1-a-0N | 550 | 60 | 66 | 500 | 55 | 367 | 40 | 688 | A12 | ||
| ACS 2066-1I-AN1-a-0Q | 616 | 67 | 74 | 560 | 61 | 411 | 45 | 770 | A14 | ||
| ACS 2066-1I-AN1-a-0S | 693 | 76 | 83 | 630 | 69 | 462 | 51 | 866 | A16 | ||
| ACS 2066-1I-AN1-a-0U | 781 | 85 | 94 | 710 | 78 | 521 | 57 | 976 | A18 | ||
| ACS 2066-1I-AN1-a-0V | 820 | 94 | 100 | 730 | 85 | 547 | 62 | 1075 | A20 |
Приводы с низким содержанием гармоник (тип K)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-1K-AN1-a-0D | 275 | 30 | 33 | 250 | 27 | 183 | 20 | 344 | A02 | ||
| ACS 2066-1K-AN1-a-0E | 347 | 38 | 42 | 315 | 34 | 231 | 25 | 434 | A04 | ||
| ACS 2066-1K-AN1-a-0G | 390 | 43 | 47 | 355 | 39 | 260 | 28 | 488 | A06 | ||
| ACS 2066-1K-AN1-a-0J | 440 | 48 | 53 | 400 | 44 | 293 | 32 | 550 | A08 | ||
| ACS 2066-1K-AN1-a-0L | 495 | 54 | 60 | 450 | 49 | 330 | 36 | 619 | A10 | ||
| ACS 2066-1K-AN1-a-0N | 550 | 60 | 66 | 500 | 55 | 367 | 40 | 688 | A12 | ||
| ACS 2066-1K-AN1-a-0Q | 616 | 67 | 74 | 560 | 61 | 411 | 45 | 770 | A14 | ||
| ACS 2066-1K-AN1-a-0S | 693 | 76 | 83 | 630 | 69 | 462 | 51 | 866 | A16 | ||
| ACS 2066-1K-AN1-a-0U | 781 | 85 | 94 | 710 | 78 | 521 | 57 | 976 | A18 | ||
| ACS 2066-1K-AN1-a-0V | 820 | 94 | 100 | 730 | 85 | 547 | 62 | 1075 | A20 |
Серия ACS 2066-1x — бестрансформаторные
Приводы с низким содержанием гармоник (тип L)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-1L-AN1-a-0D | 275 | 30 | 33 | 250 | 27 | 183 | 20 | 344 | A02 | ||
| ACS 2066-1L-AN1-a-0E | 347 | 38 | 42 | 315 | 34 | 231 | 25 | 434 | A04 | ||
| ACS 2066-1L-AN1-a-0G | 390 | 43 | 47 | 355 | 39 | 260 | 28 | 488 | A06 | ||
| ACS 2066-1L-AN1-a-0J | 440 | 48 | 53 | 400 | 44 | 293 | 32 | 550 | A08 | ||
| ACS 2066-1L-AN1-a-0L | 495 | 54 | 60 | 450 | 49 | 330 | 36 | 619 | A10 | ||
| ACS 2066-1L-AN1-a-0N | 550 | 60 | 66 | 500 | 55 | 367 | 40 | 688 | A12 | ||
| ACS 2066-1L-AN1-a-0Q | 616 | 67 | 74 | 560 | 61 | 411 | 45 | 770 | A14 | ||
| ACS 2066-1L-AN1-a-0S | 693 | 76 | 83 | 630 | 69 | 462 | 51 | 866 | A16 | ||
| ACS 2066-1L-AN1-a-0U | 781 | 85 | 94 | 710 | 78 | 521 | 57 | 976 | A18 | ||
| ACS 2066-1L-AN1-a-0V | 820 | 94 | 100 | 730 | 85 | 547 | 62 | 1075 | A20 |
Рекуперативные приводы (тип T)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-1T-AN1-a-0D | 275 | 30 | 33 | 250 | 27 | 183 | 20 | 344 | A02 | ||
| ACS 2066-1T-AN1-a-0E | 347 | 38 | 42 | 315 | 34 | 231 | 25 | 434 | A04 | ||
| ACS 2066-1T-AN1-a-0G | 390 | 43 | 47 | 355 | 39 | 260 | 28 | 488 | A06 | ||
| ACS 2066-1T-AN1-a-0J | 440 | 48 | 53 | 400 | 44 | 293 | 32 | 550 | A08 | ||
| ACS 2066-1T-AN1-a-0L | 495 | 54 | 60 | 450 | 49 | 330 | 36 | 619 | A10 | ||
| ACS 2066-1T-AN1-a-0N | 550 | 60 | 66 | 500 | 55 | 367 | 40 | 688 | A12 | ||
| ACS 2066-1T-AN1-a-0Q | 616 | 67 | 74 | 560 | 61 | 411 | 45 | 770 | A14 | ||
| ACS 2066-1T-AN1-a-0S | 693 | 76 | 83 | 630 | 69 | 462 | 51 | 866 | A16 | ||
| ACS 2066-1T-AN1-a-0U | 781 | 85 | 94 | 710 | 78 | 521 | 57 | 976 | A18 | ||
| ACS 2066-1T-AN1-a-0V | 820 | 94 | 100 | 730 | 85 | 547 | 62 | 1075 | A20 |
МОДЕЛИ С ДВУМЯ ИНВЕРТОРАМИ (2x)
Серия ACS 2066-2x — с внешним трансформатором
Рекуперативные приводы (тип A)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-2A-AN1-a-0Y | 990 | 108 | 119 | 900 | 98 | 660 | 72 | 1238 | A24 | ||
| ACS 2066-2A-AN1-a-1A | 1100 | 120 | 132 | 1000 | 109 | 733 | 80 | 1375 | A26 | ||
| ACS 2066-2A-AN1-a-1C | 1232 | 135 | 148 | 1120 | 123 | 821 | 90 | 1540 | A28 | ||
| ACS 2066-2A-AN1-a-1E | 1386 | 152 | 167 | 1260 | 138 | 924 | 101 | 1733 | A30 | ||
| ACS 2066-2A-AN1-a-1G | 1562 | 171 | 188 | 1420 | 155 | 1041 | 114 | 1953 | A32 | ||
| ACS 2066-2A-AN1-a-1H | 1600 | 180 | 198 | 1500 | 164 | 1100 | 120 | 2063 | A34 |
Приводы с низким содержанием гармоник (тип B)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-2B-AN1-a-0Y | 990 | 108 | 119 | 900 | 98 | 660 | 72 | 1238 | A24 | ||
| ACS 2066-2B-AN1-a-1A | 1100 | 120 | 132 | 1000 | 109 | 733 | 80 | 1375 | A26 | ||
| ACS 2066-2B-AN1-a-1C | 1232 | 135 | 148 | 1120 | 123 | 821 | 90 | 1540 | A28 | ||
| ACS 2066-2B-AN1-a-1E | 1386 | 152 | 167 | 1260 | 138 | 924 | 101 | 1733 | A30 | ||
| ACS 2066-2B-AN1-a-1G | 1562 | 171 | 188 | 1420 | 155 | 1041 | 114 | 1953 | A32 | ||
| ACS 2066-2B-AN1-a-1H | 1600 | 180 | 198 | 1500 | 164 | 1100 | 120 | 2063 | A34 |
Серия ACS 2066-2x — со встроенным трансформатором
Рекуперативные приводы (тип I)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-2I-AN1-a-0Y | 990 | 108 | 119 | 900 | 98 | 660 | 72 | 1238 | A24 | ||
| ACS 2066-2I-AN1-a-1A | 1100 | 120 | 132 | 1000 | 109 | 733 | 80 | 1375 | A26 | ||
| ACS 2066-2I-AN1-a-1C | 1232 | 135 | 148 | 1120 | 123 | 821 | 90 | 1540 | A28 | ||
| ACS 2066-2I-AN1-a-1E | 1386 | 152 | 167 | 1260 | 138 | 924 | 101 | 1733 | A30 | ||
| ACS 2066-2I-AN1-a-1G | 1562 | 171 | 188 | 1420 | 155 | 1041 | 114 | 1953 | A32 | ||
| ACS 2066-2I-AN1-a-1H | 1600 | 180 | 198 | 1500 | 164 | 1100 | 120 | 2063 | A34 |
Приводы с низким содержанием гармоник (тип K)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-2K-AN1-a-0Y | 990 | 108 | 119 | 900 | 98 | 660 | 72 | 1238 | A24 | ||
| ACS 2066-2K-AN1-a-1A | 1100 | 120 | 132 | 1000 | 109 | 733 | 80 | 1375 | A26 | ||
| ACS 2066-2K-AN1-a-1C | 1232 | 135 | 148 | 1120 | 123 | 821 | 90 | 1540 | A28 | ||
| ACS 2066-2K-AN1-a-1E | 1386 | 152 | 167 | 1260 | 138 | 924 | 101 | 1733 | A30 | ||
| ACS 2066-2K-AN1-a-1G | 1562 | 171 | 188 | 1420 | 155 | 1041 | 114 | 1953 | A32 | ||
| ACS 2066-2K-AN1-a-1H | 1600 | 180 | 198 | 1500 | 164 | 1100 | 120 | 2063 | A34 |
Серия ACS 2066-2x — бестрансформаторные
Приводы с низким содержанием гармоник (тип L)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-2L-AN1-a-0Y | 990 | 108 | 119 | 900 | 98 | 660 | 72 | 1238 | A24 | ||
| ACS 2066-2L-AN1-a-1A | 1100 | 120 | 132 | 1000 | 109 | 733 | 80 | 1375 | A26 | ||
| ACS 2066-2L-AN1-a-1C | 1232 | 135 | 148 | 1120 | 123 | 821 | 90 | 1540 | A28 | ||
| ACS 2066-2L-AN1-a-1E | 1386 | 152 | 167 | 1260 | 138 | 924 | 101 | 1733 | A30 | ||
| ACS 2066-2L-AN1-a-1G | 1562 | 171 | 188 | 1420 | 155 | 1041 | 114 | 1953 | A32 | ||
| ACS 2066-2L-AN1-a-1H | 1600 | 180 | 198 | 1500 | 164 | 1100 | 120 | 2063 | A34 |
Рекуперативные приводы (тип T)
| Модель | Мощность без перегрузки | Номинальная мощность | Тяжёлый режим | Полная мощность преобразователя | Типо-размер | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P, кВт | I, А | I, А | P, кВт | I, А | P, кВт | I, А | кВА | ||||
| ACS 2066-2T-AN1-a-0Y | 990 | 108 | 119 | 900 | 98 | 660 | 72 | 1238 | A24 | ||
| ACS 2066-2T-AN1-a-1A | 1100 | 120 | 132 | 1000 | 109 | 733 | 80 | 1375 | A26 | ||
| ACS 2066-2T-AN1-a-1C | 1232 | 135 | 148 | 1120 | 123 | 821 | 90 | 1540 | A28 | ||
| ACS 2066-2T-AN1-a-1E | 1386 | 152 | 167 | 1260 | 138 | 924 | 101 | 1733 | A30 | ||
| ACS 2066-2T-AN1-a-1G | 1562 | 171 | 188 | 1420 | 155 | 1041 | 114 | 1953 | A32 |
Габаритные размеры и вес
Размеры шкафа:
| Параметр | Значение |
|---|---|
| Высота шкафа | 2110 мм |
| Высота с вентиляторами охлаждения на крыше | 2490 мм |
| Высота с резервными вентиляторами охлаждения | 2700 мм |
| Глубина | 1140 мм |
