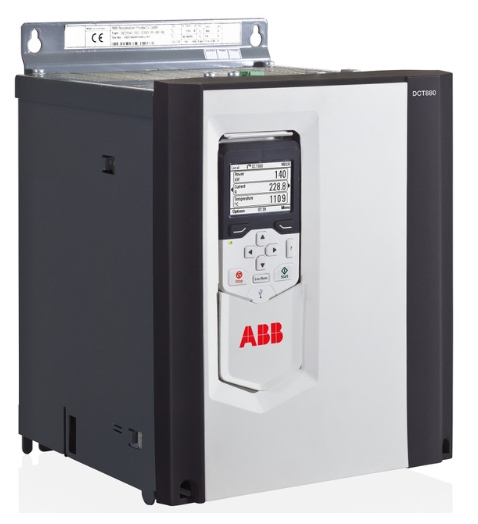

    Регулятор мощности тиристорный ABB DCT880-W03-0020-04

    Код товара 1745718
    • edt
    Код товара 1745718
    • Регулятор мощности тиристорный ABB DCT880-W03-0020-04 Котельная автоматика
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    • кредит и лизинг
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    244 948 ₽
    200 777 ₽ цена без НДС
    Ставка НДС
    22%
    Сумма НДС
    44 171 ₽
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    • кредит и лизинг
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    DCT880-W03 — это тиристорный регулятор мощности (thyristor power controller) с трёхфазной схемой управления (3-leg anti-parallel circuit) для систем привода постоянного тока и промышленных нагревательных процессов.

    Основные характеристики серии:

    • Тип схемы: 3-фазная (3 ноги) антипараллельная схема (W03)
    • Диапазон токов: от 20 А до 4200 А (номинальный ток на ногу)
    • Диапазон напряжений: 110…990 В AC
    • Степень защиты: IP00 (IEC), Open Type (UL)
    • Частота сети: 50/60 Гц ±5%
    • Режимы управления: фазовое управление (phase angle), полноволновое (full-wave burst), полуволновое (half-wave), U, U², I, I², P
    • Конфигурации нагрузки: звезда (3S, 4S), треугольник (3D, 6D), мультитап, трансформаторная нагрузка, 3×однофазная
    • Типы нагрузок: резистивные, инфракрасные (IR), ультрафиолетовые (UV), MoSi2, SiC

    Расшифровка кода типа

    DCT880-W03-XXXX-YY

    • W03 — 3-фазная схема (3 ноги)
    • XXXX — номинальный ток на ногу (А)
    • YY — класс напряжения:
      • 04 — 110…415 В AC (IEC) / 400 В AC (UL)
      • 05 — 110…525 В AC (IEC) / 525 В AC (UL)
      • 07 — 315…690 В AC (IEC) / 600 В AC (UL)

    ABB

    все товары бренда
    Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

    Швейцария — родина бренда

    Швейцария — страна производства

    Характеристики

    Группа T1 (20–125 А)

    Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
    DCT880-W03-0020-04 20 А 110–415 В T1 370.5×270×216 мм 11 кг 13 кВт 17 кВт Нет 0.08 кВт
    DCT880-W03-0020-05 20 А 110–525 В T1 370.5×270×216 мм 11 кг 13 кВт 17 кВт Нет 0.08 кВт
    DCT880-W03-0035-04 35 А 110–415 В T1 370.5×270×216 мм 11 кг 24 кВт 30 кВт Нет 0.14 кВт
    DCT880-W03-0035-05 35 А 110–525 В T1 370.5×270×216 мм 11 кг 24 кВт 30 кВт Нет 0.14 кВт
    DCT880-W03-0035-07 35 А 315–690 В T1 370.5×270×216 мм 11 кг 42 кВт — Внутр. 170 м³/ч 0.12 кВт
    DCT880-W03-0055-04 55 А 110–415 В T1 370.5×270×216 мм 11 кг 38 кВт 47 кВт Внутр. 170 м³/ч 0.24 кВт
    DCT880-W03-0055-05 55 А 110–525 В T1 370.5×270×216 мм 11 кг 38 кВт 47 кВт Внутр. 170 м³/ч 0.24 кВт
    DCT880-W03-0080-04 80 А 110–415 В T1 370.5×270×216 мм 11 кг 55 кВт 69 кВт Внутр. 170 м³/ч 0.32 кВт
    DCT880-W03-0080-05 80 А 110–525 В T1 370.5×270×216 мм 11 кг 55 кВт 69 кВт Внутр. 170 м³/ч 0.32 кВт
    DCT880-W03-0080-07 80 А 315–690 В T1 370.5×270×216 мм 11 кг 95 кВт — Внутр. 170 м³/ч 0.28 кВт
    DCT880-W03-0100-04 100 А 110–415 В T1 370.5×270×216 мм 11 кг 69 кВт 86 кВт Внутр. 170 м³/ч 0.36 кВт
    DCT880-W03-0100-05 100 А 110–525 В T1 370.5×270×216 мм 11 кг 69 кВт 86 кВт Внутр. 170 м³/ч 0.36 кВт
    DCT880-W03-0100-07 100 А 315–690 В T1 370.5×270×216 мм 11 кг 120 кВт — Внутр. 170 м³/ч 0.37 кВт
    DCT880-W03-0125-04 125 А 110–415 В T1 370.5×270×216 мм 11 кг 86 кВт 108 кВт Внутр. 170 м³/ч 0.45 кВт
    DCT880-W03-0125-05 125 А 110–525 В T1 370.5×270×216 мм 11 кг 86 кВт 108 кВт Внутр. 170 м³/ч 0.45 кВт

    Группа T2 (160–245 А)

    Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
    DCT880-W03-0160-04 160 А 110–415 В T2 370.5×270×269 мм 16 кг 110 кВт 138 кВт Внутр. 170 м³/ч 0.61 кВт
    DCT880-W03-0160-05 160 А 110–525 В T2 370.5×270×269 мм 16 кг 110 кВт 138 кВт Внутр. 170 м³/ч 0.61 кВт
    DCT880-W03-0160-07 160 А 315–690 В T2 370.5×270×269 мм 16 кг 191 кВт — Внутр. 170 м³/ч 0.48 кВт
    DCT880-W03-0200-04 200 А 110–415 В T2 370.5×270×269 мм 16 кг 138 кВт 173 кВт Внутр. 170 м³/ч 0.66 кВт
    DCT880-W03-0200-05 200 А 110–525 В T2 370.5×270×269 мм 16 кг 138 кВт 173 кВт Внутр. 170 м³/ч 0.66 кВт
    DCT880-W03-0245-04 245 А 110–415 В T2 370.5×270×269 мм 16 кг 169 кВт 212 кВт Внутр. 170 м³/ч 0.73 кВт
    DCT880-W03-0245-05 245 А 110–525 В T2 370.5×270×269 мм 16 кг 169 кВт 212 кВт Внутр. 170 м³/ч 0.73 кВт

    Группа T3 (325–420 А)

    Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
    DCT880-W03-0325-05 325 А 110–525 В T3 466×270×313 мм 25 кг 225 кВт 281 кВт Внутр. 170 м³/ч 0.93 кВт
    DCT880-W03-0360-04 360 А 110–415 В T3 466×270×313 мм 25 кг 249 кВт 311 кВт Внутр. 170 м³/ч 1.06 кВт
    DCT880-W03-0360-05 360 А 110–525 В T3 466×270×313 мм 25 кг 249 кВт 311 кВт Внутр. 170 м³/ч 1.06 кВт
    DCT880-W03-0360-07 360 А 315–690 В T3 466×270×313 мм 25 кг 430 кВт — Внутр. 170 м³/ч 1.09 кВт
    DCT880-W03-0420-04 420 А 110–415 В T3 466×270×313 мм 25 кг 291 кВт 368 кВт 230 В AC, 255 м³/ч 1.28 кВт
    DCT880-W03-0420-05 420 А 110–525 В T3 466×270×313 мм 25 кг 291 кВт 368 кВт 230 В AC, 255 м³/ч 1.28 кВт

    Группа T4 (550–740 А)

    Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
    DCT880-W03-0550-04 550 А 110–415 В T4 669×270×352 мм 38 кг 381 кВт 476 кВт 230 В AC, 390 м³/ч 1.53 кВт
    DCT880-W03-0550-05 550 А 110–525 В T4 669×270×352 мм 38 кг 381 кВт 476 кВт 230 В AC, 390 м³/ч 1.53 кВт
    DCT880-W03-0630-07 630 А 315–690 В T4 669×270×352 мм 38 кг 753 кВт — 230 В AC, 390 м³/ч 1.70 кВт
    DCT880-W03-0675-04 675 А 110–415 В T4 669×270×352 мм 38 кг 467 кВт 584 кВт 230 В AC, 390 м³/ч 1.94 кВт
    DCT880-W03-0675-05 675 А 110–525 В T4 669×270×352 мм 38 кг 467 кВт 584 кВт 230 В AC, 390 м³/ч 1.94 кВт
    DCT880-W03-0740-04 740 А 110–415 В T4 669×270×352 мм 38 кг 512 кВт 640 кВт 230 В AC, 425 м³/ч 2.17 кВт
    DCT880-W03-0740-05 740 А 110–525 В T4 669×270×352 мм 38 кг 512 кВт 640 кВт 230 В AC, 425 м³/ч 2.17 кВт

    Группа T5 (890 А)

    Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
    DCT880-W03-0890-04 890 А 110–415 В T5 771×270×368 мм 60 кг 616 кВт 770 кВт 230 В AC, 918 м³/ч 2.86 кВт
    DCT880-W03-0890-05 890 А 110–525 В T5 771×270×368 мм 60 кг 616 кВт 770 кВт 230 В AC, 918 м³/ч 2.86 кВт
    DCT880-W03-0890-07 890 А 315–690 В T5 771×270×368 мм 60 кг 1064 кВт — 230 В AC, 918 м³/ч 2.86 кВт

    Группа T6 (1300–1750 А)

    Модель Ток на ногу (IAC) Напряжение Размер Габариты (В×Ш×Г) Вес Мощность (400В) Мощность (500В) Вентилятор Потери
    DCT880-W03-1300-04 1300 А 110–415 В T6 1200×468×431 мм 125 кг 900 кВт 1125 кВт 230 В AC, 1000 м³/ч 4.73 кВт
    DCT880-W03-1300-05 1300 А 110–525 В T6 1200×468×431 мм 125 кг 900 кВт 1125 кВт 230 В AC, 1000 м³/ч 4.73 кВт
    DCT880-W03-1300-07 1300 А 315–690 В T6 1200×468×431 мм 125 кг 1553 кВт — 230 В AC, 1000 м³/ч 5.00 кВт
    DCT880-W03-1750-04 1750 А 110–415 В T6 1200×468×431 мм 125 кг 1212 кВт 1515 кВт 400 В AC 3ф, 1600 м³/ч 6.16 кВт
    DCT880-W03-1750-05 1750 А 110–525 В T6 1200×468×431 мм 125 кг 1212 кВт 1515 кВт 400 В AC 3ф, 1600 м³/ч 6.16 кВт
    DCT880-W03-1750-07 1750 А 315–690 В T6 1200×468×431 мм 125 кг 2091 кВт — 400 В AC 3ф, 1600 м³/ч 6.16 кВт

    Общие технические параметры серии

    Параметр Значение
    Степень защиты IP00 (IEC), Open Type (UL)
    Класс защиты I (IEC 61800-5-1)
    Категория перенапряжения III (IEC 60664-1)
    Рабочая температура 0…+40°C (номинальный ток); +30…+55°C (с дератированием)
    Температура хранения -40…+55°C
    Влажность 5–95% (без конденсации при +5…+40°C)
    Высота над уровнем моря <1000 м — 100% нагрузка; >1000 м — дератирование
    Частота сети 50/60 Гц ±5%
    Отклонение напряжения IEC: -10%/+15% постоянно; ±20% кратковременно
    Цвет корпуса RAL 7012 (основа), RAL 9017/9002 (крышка)
    Срок службы (MTBF) T1–T5: 34.5 лет; T6: 31.0 лет
    Время ремонта (MTTR) T1–T5: 1.5 ч; T6: 2.0 ч
    Сертификаты CE, UL 508:2018, CSA 22.2 No.14-2018, UKCA, EAC, RoHS
    EMC EN 60947-4-3:2014
    Короткое замыкание до 65 кА (T1–T5); до 100 кА (T6) при 690 В
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
