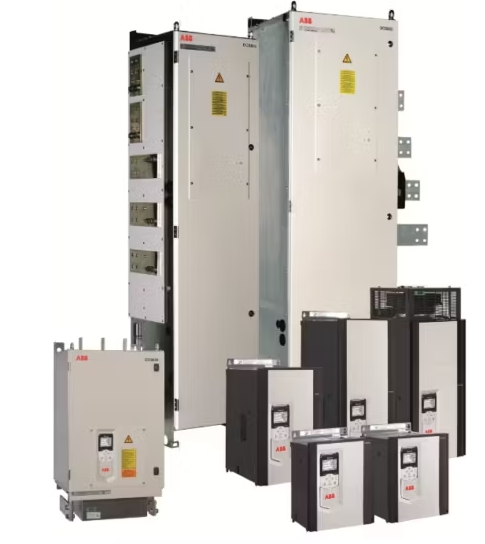

    Привод постоянного тока панельный в сборе ABB DCE601-0520-51

    Код товара 1743616
    • edt
    Код товара 1743616
    • Привод постоянного тока панельный в сборе ABB DCE601-0520-51 Аппараты коммутационные высоковольтные
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия DCE601 — это линейка 2-квадрантных (2Q) панельных преобразователей постоянного тока семейства DCS 600 MultiDrive от ABB. Данные приводы предназначены для управления двигателями постоянного тока в одном направлении вращения без рекуперативного торможения.

    Основные особенности серии:

    • Конструкция: Панельный (встраиваемый) модуль с IP00 (NEMA TYPE OPEN)
    • Тип преобразователя: 2-квадрантный (2Q) — одно направление вращения
    • Торможение: Нерекуперативное (тормозной прерыватель опционально)
    • Напряжение питания: 400В, 500В, 600В, 690В, 790В, 1000В, 1190В (3-фазное)
    • Диапазон токов: 25А — 5150А
    • Управление: Цифровое на базе платы SDCS-CON-2 с платой AMC-DC
    • Программное обеспечение: DCS 600 MultiDrive (свободно программируемое)
    • Охлаждение: Принудительное вентиляторное
    • Цвет корпуса: Темно-серый RAL 7012

    ABB

    все товары бренда
    Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

    Швейцария — родина бренда

    Швейцария — страна производства

    Характеристики

    Модуль C1 (Малые токи, 25–140А)

    Параметр DCE601-0025 DCE601-0050 DCE601-0075 DCE601-0100 DCE601-0140
    Номинальный ток DC (A) 25 50 75 100 140
    Ток DC I (100% непрерывно) (A) 24 44 60 71 94
    Ток DC II (150%/60с) (A) 36 66 90 107 141
    Ток DC III (200%/10с) (A) 24 40 56 68 90
    Ток DC IV (150%/120с) (A) 36 63 84 104 137
    Напряжение питания AC (В) 400 / 500 400 / 500 400 / 500 400 / 500 400 / 500
    Макс. выходное напряжение DC 2Q (В) 265 (400В) / 330 (500В) 265 (400В) / 330 (500В) 265 (400В) / 330 (500В) 265 (400В) / 330 (500В) 265 (400В) / 330 (500В)
    Мощность при 400В (кВт) ~10 ~20 ~30 ~40 ~56
    Мощность при 500В (кВт) ~12 ~25 ~37 ~50 ~70
    Входной ток AC (A) 20 41 61 82 102
    Встроенный блок возбуждения SDCS-FEX-1 (6А) / внешний SDCS-FEX-1 (6А) / внешний SDCS-FEX-1 (6А) / внешний SDCS-FEX-1 (6А) / внешний SDCS-FEX-1 (6А) / внешний
    Габариты (В×Ш×Г), мм 420×273×195 420×273×195 420×273×195 469×273×228 469×273×228
    Вес, кг ~7.1 ~7.2 ~7.6 ~11.5 ~11.5
    Потери мощности (кВт) <0.2 <0.2 <0.3 <0.5 <0.6
    Вентилятор 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний
    Типоразмер C1 C1 C1 C1 C1

    Модуль C2 (Средние токи, 200–520А)

    Параметр DCE601-0200 DCE601-0250 DCE601-0350 DCE601-0450 DCE601-0520
    Номинальный ток DC (A) 200 250 350 450 520
    Ток DC I (100% непрерывно) (A) 133 158 240 317 359
    Ток DC II (150%/60с) (A) 200 237 360 476 539
    Ток DC III (200%/10с) (A) 110 130 210 283 321
    Ток DC IV (150%/120с) (A) 198 233 350 459 521
    Напряжение питания AC (В) 400 / 500 / 600 400 / 500 / 600 400 / 500 / 600 400 / 500 / 600 400 / 500 / 600
    Макс. выходное напряжение DC 2Q (В) 265 (400В) / 330 (500В) / 400 (600В) 265 (400В) / 330 (500В) / 400 (600В) 265 (400В) / 330 (500В) / 400 (600В) 265 (400В) / 330 (500В) / 400 (600В) 265 (400В) / 330 (500В) / 400 (600В)
    Мощность при 400В (кВт) ~80 ~100 ~140 ~180 ~208
    Мощность при 500В (кВт) ~100 ~125 ~175 ~225 ~260
    Входной ток AC (A) 163 204 286 367 424
    Встроенный блок возбуждения Внешний Внешний Внешний Внешний Внешний
    Габариты (В×Ш×Г), мм 505×273×361 505×273×361 505×273×361 505×273×361 505×273×361
    Вес, кг ~22.3 ~22.3 ~22.8 ~28.9 ~28.9
    Потери мощности (кВт) <0.8 <1.0 <1.3 <1.5 <1.8
    Вентилятор 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний
    Типоразмер C2 C2 C2 C2 C2

    Модуль C2b (Высокие токи, 680–1000А)

    Параметр DCE601-0680 DCE601-0820 DCE601-1000
    Номинальный ток DC (A) 680 820 1000
    Ток DC I (100% непрерывно) (A) 490 596 700
    Ток DC II (150%/60с) (A) 735 894 1050
    Ток DC III (200%/10с) (A) 454 538 620
    Ток DC IV (150%/120с) (A) 732 867 1005
    Напряжение питания AC (В) 400 / 500 400 / 500 400 / 500
    Макс. выходное напряжение DC 2Q (В) 265 (400В) / 330 (500В) 265 (400В) / 330 (500В) 265 (400В) / 330 (500В)
    Мощность при 400В (кВт) ~272 ~328 ~400
    Мощность при 500В (кВт) ~340 ~410 ~500
    Входной ток AC (A) 555 670 820
    Встроенный блок возбуждения Внешний Внешний Внешний
    Габариты (В×Ш×Г), мм 652×273×384 652×273×384 652×273×384
    Вес, кг ~42 ~42 ~42
    Потери мощности (кВт) <1.6 <2.0 <2.5
    Вентилятор 230В/1ф внешний 230В/1ф внешний 230В/1ф внешний
    Типоразмер C2b C2b C2b

    Модуль A5 (Высокие токи, 900–2000А)

    Параметр DCE601-0900 DCE601-1200 DCE601-1500 DCE601-2000
    Номинальный ток DC (A) 900 1200 1500 2000
    Ток DC I (100% непрерывно) (A) 734 979 1224 1632
    Ток DC II (150%/60с) (A) 1026 1332 1800 2219
    Ток DC III (200%/10с) (A) 563 498 623 830
    Ток DC IV (150%/120с) (A) 1005 1308 1734 2132
    Напряжение питания AC (В) 400 / 500 / 600 / 690 400 / 500 / 600 / 690 400 / 500 / 600 / 690 400 / 500 / 600 / 690
    Макс. выходное напряжение DC 2Q (В) 420 (400В) / 525 (500В) / 630 (600В) / 725 (690В) 420 (400В) / 525 (500В) / 630 (600В) / 725 (690В) 420 (400В) / 525 (500В) / 630 (600В) / 725 (690В) 420 (400В) / 525 (500В) / 630 (600В) / 725 (690В)
    Мощность при 400В (кВт) ~360 ~480 ~600 ~800
    Мощность при 500В (кВт) ~450 ~600 ~750 ~1000
    Входной ток AC (A) 734 979 1224 1632
    Встроенный блок возбуждения Внутренний 230В/1ф Внутренний 230В/1ф Внутренний 230В/1ф Внутренний 230В/1ф
    Габариты (В×Ш×Г), мм 1050×510×410 1050×510×410 1050×510×410 1050×510×410
    Вес, кг ~110 ~110 ~110 ~110
    Потери мощности (кВт) <5.2 <5.5 <6.6 -
    Вентилятор Внутренний Внутренний Внутренний Внутренний
    Типоразмер A5 A5 A5 A5

    Модуль C4 (Сверхвысокие токи, 2050–5150А)

    Параметр DCE601-2050 DCE601-2500 DCE601-2650 DCE601-3200 DCE601-3300 DCE601-4000 DCE601-4750 DCE601-5150
    Номинальный ток DC (A) 2050 2500 2650 3200 3300 4000 4750 5150
    Ток DC I (100% непрерывно) (A) 1673 2040 2162 2611 2693 3264 3876 4202
    Ток DC II (150%/60с) (A) 2253 2745 3074 3712 3624 4466 5601 5700
    Ток DC III (200%/10с) (A) 1435 1163 1281 1476 1535 1860 2395 2395
    Ток DC IV (150%/120с) (A) 1640 2000 2220 2640 2310 2880 3325 2987
    Напряжение питания AC (В) 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000 400 / 500 / 600 / 690 / 790 / 1000
    Макс. выходное напряжение DC 2Q (В) До 1190В (в зависимости от класса напряжения) До 1190В До 1190В До 1190В До 1190В До 1190В До 1190В До 1190В
    Мощность (кВт) ~820–2050 ~1000–2500 ~1060–2650 ~1280–3200 ~1320–3300 ~1600–4000 ~1900–4750 ~2060–5150
    Входной ток AC (A) 1502 1830 2000 2551 2416 2977 3734 3800
    Встроенный блок возбуждения Внутренний 400/690В/3ф Внутренний 400/690В/3ф Внутренний 400/690В/3ф Внутренний 400/690В/3ф Внутренний 400/690В/3ф Внутренний 400/690В/3ф Внутренний 400/690В/3ф Внутренний 400/690В/3ф
    Габариты (В×Ш×Г), мм 2330×820×624 2330×820×624 2330×820×624 2330×820×624 2330×820×624 2330×820×624 2330×820×624 2330×820×624
    Вес, кг ~350 ~350 ~350 ~350 ~350 ~350 ~350 ~350
    Потери мощности (кВт) <12 <12 <15 <16 <16 <20 <20 <20
    Вентилятор Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний
    Типоразмер C4 (L/R) C4 (L/R) C4 (L/R) C4 (L/R) C4 (L/R) C4 (L/R) C4 (L/R) C4 (L/R)

    Общие технические характеристики серии DCE601

    Параметр Значение
    Диапазон входного напряжения 230–1190В AC, 3-фазное
    Допустимое отклонение напряжения ±10% (постоянное), ±15% (кратковременное, 0.5–30 циклов)
    Частота питания 50/60 Гц ±2% (статическое), ±5 Гц (динамическое)
    df/dt 17%/с
    Коэффициент мощности >0.98 (смещение)
    Степень защиты IP00 / NEMA TYPE OPEN (модуль)
    Окружающая температура 0…+40°C (номинальный ток), +30…+55°C с дерейтингом
    Влажность 5–95% (при 5…+40°C), без конденсации
    Высота установки <1000 м без дерейтинга
    Хранение -40…+55°C
    Транспортировка -40…+70°C
    Степень загрязнения 2 (IEC 60664-1, IEC 60439-1)
    Класс вибрации 3M3
    Цвет корпуса Темно-серый RAL 7012
    Управление SDCS-CON-2 + AMC-DC (16-бит микропроцессор 80186EM)
    Программное обеспечение DCS 600 MultiDrive (свободно программируемое)
    Связь DDCS (4 Мбит/с), RS-485, опционально Profibus, DeviceNet, CANopen, Ethernet
    Аналоговые входы 4 дифференциальных (±10В, 0/4-20мА), 12/11 бит
    Аналоговые выходы 2 (±10В), 11 бит
    Цифровые входы 8 программируемых (16–60В DC / 115В AC / 230В AC)
    Цифровые выходы 7+1 релейных (250В AC/3А, 24В DC/3А)
    Вход импульсного датчика 5/12/24В, до 300 кГц
    Тахогенератор 8–270В, дифференциальный вход
    Тормозной прерыватель Опционально (внешний)
    КПД >98% (на номинальной мощности)
    Уровень шума 55–82 дБА (в зависимости от типоразмера)
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
