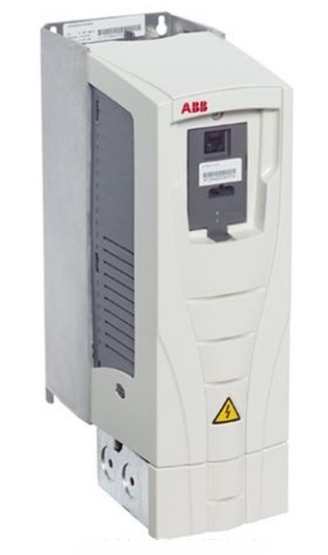

Преобразователь частоты для систем водоснабжения и водоотведения ABB ACQ580-34-361A-4 (3AXD50000428250)
Код товара 1742381
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ACQ580-34 — это преобразователи частоты с ультранизким содержанием гармоник (THDi < 3%) для систем водоснабжения и водоотведения, предназначенные для установки в шкафы. Диапазон мощности: 132–355 кВт.
Расшифровка кода обозначения типа
| Позиция | Код | Описание |
|---|---|---|
| Базовый код | ACQ580 | Серия преобразователей частоты для водоснабжения и водоотведения |
| Тип | -34 | Ультранизкие гармоники, модуль для установки в шкаф, IP00 (UL Open Type), монтаж типа «книжная полка» с пьедесталом, встроенный LCL-фильтр, панель управления ACH-AP-H, шины постоянного тока, программа управления насосами, RS-485 Modbus RTU, STO, покрытые платы |
| Ток | 246A, 293A, 365A, 442A, 505A, 585A, 650A | Номинальный выходной ток в амперах |
| Напряжение | -4 | 380–480 В (3-фазное), типовое значение 400/480 В |
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
Электрические характеристики всех моделей (IEC, 400В)
| Модель | Типоразмер | Номинальный ток (A) | Мощность двигателя (кВт) | Ток при легкой перегрузке (A) | Мощность при легкой перегрузке (кВт) | Максимальный выходной ток (A) | Тяжелая нагрузка ток (A) | Тяжелая нагрузка мощность (кВт) | |
|---|---|---|---|---|---|---|---|---|---|
| ACQ580-34-246A-4 | R11 | 246 | 132 | 234 | 132 | 350.2 | 206 | 110 | |
| ACQ580-34-293A-4 | R11 | 293 | 160 | 278 | 160 | 418.2 | 246 | 132 | |
| ACQ580-34-365A-4 | R11 | R11 | 365 | 200 | 347 | 200 | 498.1 | 293 | 160 |
| ACQ580-34-442A-4 | R11 | 442 | 250 | 420 | 250 | 620.5 | 365 | 200 | |
| ACQ580-34-505A-4 | R11 | 505 | 250 | 480 | 250 | 631.3 | 365 | 200 | |
| ACQ580-34-585A-4 | R11 | 585 | 315 | 556 | 315 | 751.4 | 442 | 250 | |
| ACQ580-34-650A-4 | R11 | 650 | 355 | 618 | 355 | 858.5 | 505 | 250 |
Габаритные размеры и масса (типоразмер R11)
| Параметр | Значение |
|---|---|
| Высота | 1722 мм |
| Ширина | 636.5 мм |
| Глубина (стандарт IP00) | 504.5 мм |
| Глубина (с опцией +B051 и +H370) | Увеличенная (см. чертежи) |
| Масса приводного модуля | 185 кг (408 фунтов) |
| Масса модуля LCL-фильтра | ~180 кг |
| Общая масса (модуль + LCL-фильтр) | ~365–435 кг |
Технические характеристики сети и двигателя
| Параметр | Значение |
|---|---|
| Напряжение питания | 3-фазное 380–480 В AC (номинальное 400 В) |
| Диапазон напряжения | 380–480 В (-10% … +10%) |
| Частота сети | 50/60 Гц (±5%) |
| Коэффициент мощности | cos φ ≈ 1 (единичный) |
| КПД | ~96.5% при номинальной мощности; ~98% (без учета потерь в LCL-фильтре) |
| Частота коммутации | 2 кГц, 4 кГц, 8 кГц (выбирается параметром) |
| Выходное напряжение | 0–Uном (возможно повышение DC-link для компенсации просадок) |
| Выходная частота | 0–500 Гц (при использовании du/dt-фильтра: 0–120 Гц) |
| Разрешение частоты | 0.01 Гц |
Условия окружающей среды и классы защиты
| Параметр | Значение |
|---|---|
| Класс защиты модуля (стандарт) | IP00 / UL Open Type |
| Класс защиты (опция +B051) | IP20 |
| Температура окружающей среды (транспортировка) | -40 … +70°C |
| Температура окружающей среды (хранение) | -40 … +70°C |
| Температура окружающей среды (работа) | 0 … +40°C (без снижения характеристик) |
| Относительная влажность | 5–95%, без конденсации |
| Высота над уровнем моря (без снижения) | 0–1000 м |
| Высота над уровнем моря (максимальная) | До 4000 м (с снижением характеристик 1% на каждые 100 м выше 1000 м) |
| Класс загрязнения (химические газы) | 3C2 (стандарт), 3C3 (опция +C218) |
| Класс загрязнения (твердые частицы) | 3S2 (стандарт) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
