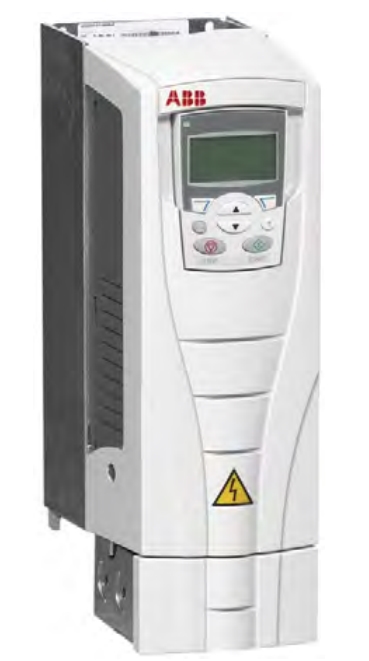

Преобразователь частоты для систем водоснабжения и водоотведения ABB ACQ580-04-650A-4 (3AXD50000049030)
Код товара 1742329
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ACQ580-04 — это модульное исполнение преобразователей частоты для систем водоснабжения и водоотведения. Диапазон мощности: от 250 до 500 кВт.
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
Номинальные значения и диапазон напряжений ACQ580-04
| Параметр | Значение |
|---|---|
| Питание | 3 фазы, Uₙ = 400 В (диапазон 380-480 В) |
| Частота питающей сети | 50/60 Гц ± 5% |
| Коэффициент мощности | cos φ = 0,98 |
| КПД (при номинальной мощности) | 98% |
| Напряжение двигателя | 3 фазы, от 0 до Uₙ |
| Частота выходная | от 0 до 500 Гц |
| Способы управления двигателем | Скалярное и векторное управление |
Полные номинальные характеристики ACQ580-04
При номинальном напряжении 400 В (от 250 до 500 кВт):
| Обозначение типа | Типоразмер | Pₙ (кВт) | Iₙ (А) | Iₘₐₓ (А) | Pₗd (кВт) | Iₗd (А) | Pₕd (кВт) | Iₕd (А) |
|---|---|---|---|---|---|---|---|---|
| ACQ580-04-505A-4 | R10 | 250 | 505 | 560 | 250 | 485 | 200 | 361 |
| ACQ580-04-585A-4 | R10 | 315 | 585 | 730 | 315 | 575 | 250 | 429 |
| ACQ580-04-650A-4 | R10 | 355 | 650 | 730 | 355 | 634 | 250 | 477 |
| ACQ580-04-725A-4 | R11 | 400 | 725 | 1020 | 400 | 715 | 315 | 566 |
| ACQ580-04-820A-4 | R11 | 450 | 820 | 1020 | 450 | 810 | 355 | 625 |
| ACQ580-04-880A-4 | R11 | 500 | 880 | 1100 | 500 | 865 | 400 | 725 |
Обозначения:
- Pₙ — Рабочая мощность двигателя без перегрузки
- Iₙ — Длительный номинальный ток без перегрузки при температуре 40°C
- Iₘₐₓ — Максимальный выходной ток (допускается в течение 2 секунд при пуске или до тех пор, пока позволяет температура привода)
- Pₗd — Рабочая мощность двигателя при работе с небольшой перегрузкой
- Iₗd — Непрерывный ток, при котором допускается перегрузка 110% в течение 1 мин каждые 10 мин при температуре 40°C
- Pₕd — Рабочая мощность двигателя при работе в тяжелом режиме
-
Iₕd — Непрерывный ток, при котором допускается перегрузка 150% в течение 1 мин каждые 10 мин при температуре 40°C
Габаритные размеры ACQ580-04
| Типоразмер | Высота (мм) | Ширина (мм) | Глубина (мм) | Вес (кг) |
|---|---|---|---|---|
| R10 | 1462 | 350 | 529 | 162 |
| R11 | 1662 | 350 | 529 | 200 |
Требования к охлаждению и предохранители ACQ580-04
| Тип | Типоразмер | Теплоотдача (Вт) | Расход воздуха (м³/ч) | Макс. уровень шума дБ(А) | Предохранители IEC | Предохранители UL |
|---|---|---|---|---|---|---|
| ACQ580-04-505A-4 | R10 | 5600 | 19132 | 72 | *** | *** |
| ACQ580-04-585A-4 | R10 | 6400 | 21888 | 72 | *** | *** |
| ACQ580-04-650A-4 | R10 | 8100 | 27738 | 72 | *** | *** |
| ACQ580-04-725A-4 | R11 | 8700 | 29931 | 72 | *** | *** |
| ACQ580-04-820A-4 | R11 | 9800 | 33680 | 72 | *** | *** |
| ACQ580-04-880A-4 | R11 | 10500 | 36126 | 72 | *** | *** |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
