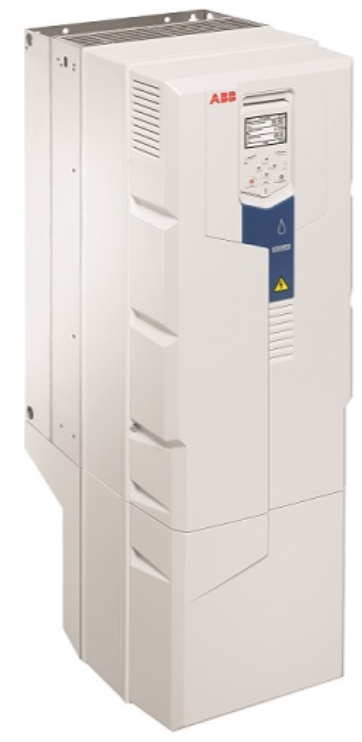

    Преобразователь частоты для систем водоснабжения и водоотведения ABB ACQ580-01-024A-2 (3AXD50000268450)

    Код товара 1742061
    • edt
    Код товара 1742061
    • Преобразователь частоты для систем водоснабжения и водоотведения ABB ACQ580-01-024A-2 (3AXD50000268450) Преобразователи частоты #1
    • Преобразователь частоты для систем водоснабжения и водоотведения ABB ACQ580-01-024A-2 (3AXD50000268450) Преобразователи частоты #2
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ACQ580 — это специализированная серия преобразователей частоты (частотных приводов), разработанная компанией ABB для применения в системах водоснабжения и водоотведения. Серия входит в семейство универсальных промышленных приводов ABB и оптимизирована для управления насосным оборудованием.

    Назначение и область применения

    Параметр Описание
    Основное назначение Системы водоснабжения и водоотведения
    Типы насосов Центробежные, погружные, дренажные, канализационные
    Применение Водоподготовка, водораспределение, водоотведение, канализация
    Отрасли ЖКХ, промышленность, сельское хозяйство, морские установки

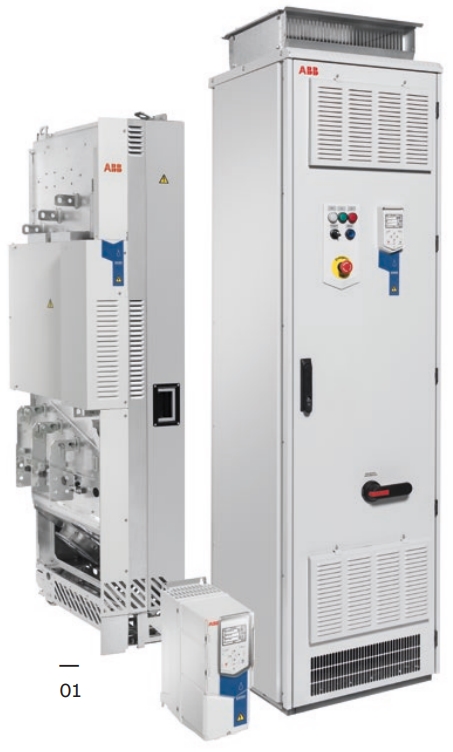

    Конструктивное исполнение серии ACQ580

    Серия ACQ580 включает три линейки продуктов:

    Исполнение Код Описание Диапазон мощности Степень защиты
    Настенное ACQ580-01 Настенный монтаж 0,75 – 250 кВт IP21 / IP55
    Модульное ACQ580-04 Установка в шкаф 250 – 500 кВт IP00 / IP20
    Шкафное ACQ580-07 Готовый шкаф 75 – 500 кВт IP21 / IP42 / IP54

    ABB

    все товары бренда
    Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

    Швейцария — родина бренда

    Швейцария — страна производства

    Характеристики

    РАСШИФРОВКА ОБОЗНАЧЕНИЯ ТИПА

    Позиция Код Расшифровка
    1 ACQ580 Серия продукта (преобразователь частоты для систем водоснабжения и водоотведения)
    2 01 Конструктивное исполнение: настенное (wall-mounted)
    3 XXXA Номинальный ток (например: 02A6 = 2.6 А, 430A = 430 А)
    4 X Напряжение питания: 2 = 208-240 В, 4 = 380-480 В, 6 = 500-600 В
    5 +XXXX Опции (дополнительно)

    Расшифровка номинального тока (позиция 3):

    Код Ток Код Ток Код Ток Код Ток Код Ток Код Ток
    02A1 2.1А 02A6 2.6А 02A7 2.7А 03A0 3.0А 03A3 3.3А 03A4 3.4А
    03A5 3.5А 03A9 3.9А 04A0 4.0А 04A1 4.1А 04A6 4.6А 04A7 4.7А
    04A8 4.8А 05A6 5.6А 05A7 5.7А 06A0 6.0А 06A1 6.1А 06A6 6.6А
    06A7 6.7А 07A2 7.2А 07A3 7.3А 07A5 7.5А 07A6 7.6А 09A0 9.0А
    09A4 9.4А 09A5 9.5А 10A6 10.6А 011A 11А 012A 12А 12A6 12.6А
    12A7 12.7А 014A 14А 017A 17А 018A 18А 022A 22А 023A 23А
    024A 24А 025A 25А 026A 26А 027A 27А 031A 31А 032A 32А
    033A 33А 034A 34А 038A 38А 039A 39А 041A 41А 044A 44А
    045A 45А 046A 46А 047A 47А 052A 52А 059A 59А 060A 60А
    062A 62А 065A 65А 073A 73А 075A 75А 077A 77А 078A 78А
    088A 88А 089A 89А 096A 96А 099A 99А 106A 106А 114A 114А
    115A 115А 124A 124А 125A 125А 143A 143А 144A 144А 145A 145А
    156A 156А 169A 169А 171A 171А 180A 180А 192A 192А 206A 206А
    211A 211А 213A 213А 240A 240А 242A 242А 246A 246А 260A 260А
    271A 271А 273A 273А 276A 276А 293A 293А 302A 302А 361A 361А
    363A 363А 414A 414А 430A 430А

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРИИ ACQ580-01

    Параметр Значение
    Конструктивное исполнение Настенное (wall-mounted)
    Диапазон мощности 0,75 – 250 кВт
    Частота питающей сети 50/60 Гц ± 5%
    Диапазон выходной частоты 0 – 500 Гц
    Коэффициент мощности cos φ = 0,98
    КПД при номинальной мощности 98%
    Способы управления двигателем Скалярное и векторное
    Время нарастания момента <10 мс при номинальном моменте
    Степень защиты стандартная IP21
    Степень защиты опционально IP55
    Способ охлаждения Воздушное (вентиляторы с регулируемой скоростью)
    Класс по химическим газам 3C3 (с опцией +B056)

    ХАРАКТЕРИСТИКИ ПО НАПРЯЖЕНИЯМ

    МОДЕЛИ -4 (380-480 В, 3 фазы) — ОСНОВНОЙ ДИАПАЗОН

    Обозначение типа Типо-размер Pн, кВт Iн, А Imax, А PLd, кВт ILd, А PHd, кВт IHd, А
    ACQ580-01-02A6-4 R0 0,75 2,6 3,2 0,75 2,5 0,55 1,8
    ACQ580-01-03A3-4 R0 1,1 3,3 4,7 1,1 3,1 0,75 2,6
    ACQ580-01-04A0-4 R0 1,5 4,0 5,9 1,5 3,8 1,1 3,3
    ACQ580-01-05A6-4 R0 2,2 5,6 7,2 2,2 5,3 1,5 4,0
    ACQ580-01-07A2-4 R1 3,0 7,2 10,1 3,0 6,8 2,2 5,6
    ACQ580-01-09A4-4 R1 4,0 9,4 13,0 4,0 8,9 3,0 7,2
    ACQ580-01-12A6-4 R1 5,5 12,6 14,1 5,5 12,0 4,0 9,4
    ACQ580-01-017A-4 R2 7,5 17,0 22,7 7,5 16,2 5,5 12,6
    ACQ580-01-025A-4 R2 11,0 25,0 30,6 11,0 23,8 7,5 17,0
    ACQ580-01-032A-4 R3 15,0 32,0 44,3 15,0 30,4 11,0 24,6
    ACQ580-01-038A-4 R3 18,5 38,0 56,9 18,5 36,1 15,0 31,6
    ACQ580-01-045A-4 R3 22,0 45,0 67,9 22,0 42,8 18,5 37,7
    ACQ580-01-062A-4 R4 30,0 62,0 76,0 30,0 58,0 22,0 44,6
    ACQ580-01-073A-4 R4 37,0 73,0 104,0 37,0 68,4 30,0 61,0
    ACQ580-01-088A-4 R5 45,0 88,0 122,0 45,0 83,0 37,0 72,0
    ACQ580-01-106A-4 R5 55,0 106,0 148,0 55,0 100,0 45,0 87,0
    ACQ580-01-145A-4 R6 75,0 145,0 178,0 75,0 138,0 55,0 105,0
    ACQ580-01-169A-4 R7 90,0 169,0 247,0 90,0 161,0 75,0 145,0
    ACQ580-01-206A-4 R7 110,0 206,0 287,0 110,0 196,0 90,0 169,0
    ACQ580-01-246A-4 R8 132,0 246,0 350,0 132,0 234,0 110,0 206,0
    ACQ580-01-293A-4 R8 160,0 293,0 418,0 160,0 278,0 132,0 246,0*
    ACQ580-01-363A-4 R9 200,0 363,0 498,0 200,0 345,0 160,0 293,0
    ACQ580-01-430A-4 R9 250,0 430,0 545,0 200,0 400,0 200,0 363,0**

    МОДЕЛИ -2 (208-240 В, 1/3 фазы) — НИЗКОЕ НАПРЯЖЕНИЕ

    Обозначение типа Типо-размер Pн, кВт Iн, А Напряжение Фазы Примечание
    ACQ580-01-04A6-2 R0 0,75 4,6 208-240 В 1/3 Однофазное/трехфазное
    ACQ580-01-04A7-2 R0 1,1 4,7 208-240 В 1/3 Однофазное/трехфазное
    ACQ580-01-06A6-2 R0 1,5 6,6 208-240 В 1/3 Однофазное/трехфазное
    ACQ580-01-06A7-2 R0 2,2 6,7 208-240 В 1/3 Однофазное/трехфазное
    ACQ580-01-07A5-2 R1 3,0 7,5 208-240 В 3 Трехфазное
    ACQ580-01-07A6-2 R1 4,0 7,6 208-240 В 3 Трехфазное
    ACQ580-01-10A6-2 R1 5,5 10,6 208-240 В 3 Трехфазное
    ACQ580-01-012A-2 R2 7,5 12,0 208-240 В 3 Трехфазное
    ACQ580-01-017A-2 R2 11,0 17,0 208-240 В 3 Трехфазное
    ACQ580-01-018A-2 R2 15,0 18,0 208-240 В 3 Трехфазное
    ACQ580-01-024A-2 R3 18,5 24,0 208-240 В 3 Трехфазное
    ACQ580-01-025A-2 R3 22,0 25,0 208-240 В 3 Трехфазное
    ACQ580-01-031A-2 R4 30,0 31,0 208-240 В 3 Трехфазное
    ACQ580-01-032A-2 R4 37,0 32,0 208-240 В 3 Трехфазное
    ACQ580-01-046A-2 R5 45,0 46,0 208-240 В 3 Трехфазное
    ACQ580-01-047A-2 R5 55,0 47,0 208-240 В 3 Трехфазное
    ACQ580-01-059A-2 R6 75,0 59,0 208-240 В 3 Трехфазное
    ACQ580-01-060A-2 R6 90,0 60,0 208-240 В 3 Трехфазное
    ACQ580-01-075A-2 R7 110,0 75,0 208-240 В 3 Трехфазное
    ACQ580-01-088A-2 R7 132,0 88,0 208-240 В 3 Трехфазное
    ACQ580-01-089A-2 R8 160,0 89,0 208-240 В 3 Трехфазное
    ACQ580-01-114A-2 R8 200,0 114,0 208-240 В 3 Трехфазное
    ACQ580-01-115A-2 R9 250,0 115,0 208-240 В 3 Трехфазное
    ACQ580-01-143A-2 R9 250,0 143,0 208-240 В 3 Трехфазное
    ACQ580-01-144A-2 R9 250,0 144,0 208-240 В 3 Трехфазное
    ACQ580-01-169A-2 — — — 208-240 В 3 Трехфазное
    ACQ580-01-171A-2 — — — 208-240 В 3 Трехфазное
    ACQ580-01-211A-2 — — — 208-240 В 3 Трехфазное
    ACQ580-01-213A-2 — — — 208-240 В 3 Трехфазное
    ACQ580-01-273A-2 — — — 208-240 В 3 Трехфазное
    ACQ580-01-276A-2 — — — 208-240 В 3 Трехфазное

    Особенности моделей -2:

    • Малые мощности (0,75-2,2 кВт) работают от однофазной или трехфазной сети
    • Номинальное напряжение: 200 В (для IEC) или 208/230 В (для UL)
    • Диапазон напряжения: 200-240 В (±10%)
    • Полная мощность доступна при напряжении от 200 В

    МОДЕЛИ -6 (500-600 В, 3 фазы) — ПОВЫШЕННОЕ НАПРЯЖЕНИЕ

    Обозначение типа Типо-размер Pн, кВт Iн, А Напряжение Примечание
    ACQ580-01-02A7-6 R0 0,75 2,7 500-600 В Трехфазное
    ACQ580-01-03A9-6 R0 1,1 3,9 500-600 В Трехфазное
    ACQ580-01-06A1-6 R1 1,5 6,1 500-600 В Трехфазное
    ACQ580-01-09A0-6 R1 2,2 9,0 500-600 В Трехфазное
    ACQ580-01-011A-6 R2 3,0 11,0 500-600 В Трехфазное
    ACQ580-01-017A-6 R2 5,5 17,0 500-600 В Трехфазное
    ACQ580-01-022A-6 R3 7,5 22,0 500-600 В Трехфазное
    ACQ580-01-027A-6 R3 11,0 27,0 500-600 В Трехфазное
    ACQ580-01-032A-6 R4 15,0 32,0 500-600 В Трехфазное
    ACQ580-01-041A-6 R4 18,5 41,0 500-600 В Трехфазное
    ACQ580-01-052A-6 R5 22,0 52,0 500-600 В Трехфазное
    ACQ580-01-062A-6 R5 30,0 62,0 500-600 В Трехфазное
    ACQ580-01-077A-6 R6 37,0 77,0 500-600 В Трехфазное
    ACQ580-01-099A-6 R6 45,0 99,0 500-600 В Трехфазное
    ACQ580-01-125A-6 R7 55,0 125,0 500-600 В Трехфазное
    ACQ580-01-192A-6 R8 90,0 192,0 500-600 В Трехфазное
    ACQ580-01-242A-6 R8 110,0 242,0 500-600 В Трехфазное
    ACQ580-01-271A-6 R9 132,0 271,0 500-600 В Трехфазное

    Особенности моделей -6:

    • Номинальное напряжение: 575 В (для UL) или 500-600 В (для IEC)
    • Диапазон напряжения: 500-600 В (±10%)
    • Применяются в регионах с повышенным напряжением сети (Северная Америка, некоторые промышленные сети)
    • Все модели только трехфазные

    СВОДНАЯ ТАБЛИЦА ВСЕХ МОДЕЛЕЙ ACQ580-01 ПО МОЩНОСТИ

    Мощность, кВт -2 (208-240В) -4 (380-480В) -6 (500-600В) Типоразмер
    0,75 04A6-2 02A6-4 02A7-6 R0
    1,1 04A7-2 03A3-4 03A9-6 R0
    1,5 06A6-2 04A0-4 06A1-6 R0/R1
    2,2 06A7-2 05A6-4 09A0-6 R0/R1
    3,0 07A5-2 07A2-4 011A-6 R1/R2
    4,0 07A6-2 09A4-4 — R1
    5,5 10A6-2 12A6-4 017A-6 R1/R2
    7,5 012A-2 017A-4 022A-6 R2/R3
    11,0 017A-2 025A-4 027A-6 R2/R3
    15,0 018A-2 032A-4 — R2/R3
    18,5 024A-2 038A-4 041A-6 R3/R4
    22,0 025A-2 045A-4 052A-6 R3/R5
    30,0 031A-2 062A-4 062A-6 R4/R5
    37,0 032A-2 073A-4 077A-6 R4/R6
    45,0 046A-2 088A-4 099A-6 R5/R6
    55,0 047A-2 106A-4 125A-6 R5/R7
    75,0 059A-2 145A-4 — R6
    90,0 060A-2 169A-4 — R6/R7
    110,0 075A-2 206A-4 — R7
    132,0 088A-2 246A-4 — R7/R8
    160,0 089A-2 293A-4 — R8
    200,0 114A-2 363A-4 — R8/R9
    250,0 115A-2, 143A-2, 144A-2 430A-4 — R9

    ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС ACQ580-01

    Типоразмер Высота IP21, мм Ширина, мм Глубина IP21, мм Глубина IP55, мм Вес IP21, кг Вес IP55, кг
    R0 303 125 210 222 4,5 5,1
    R1 303 125 223 223 4,6 5,5
    R2 394 125 227 239 7,5 7,8
    R3 454 203 228 237 14,9 15,1
    R4 600 203 257 265 19,0 20,0
    R5 732 203 295 320 28,3 29,0
    R6 727 252 369 380 42,4 43,0
    R7 880 284 370 381 54,0 56,0
    R8 965 300 393 452 69,0 77,0
    R9 955 380 418 477 97,0 103,0

    УСЛОВИЯ ЭКСПЛУАТАЦИИ

    Параметр Значение
    Температура транспортировки -40 до +70 °C
    Температура хранения -40 до +70 °C
    Температура эксплуатации R0-R3 -15 до +50 °C (без снижения)
    Температура эксплуатации R4-R9 -15 до +40 °C (без снижения)
    Снижение характеристик +40...+50°C 1% на каждый 1 °C
    Относительная влажность 5-95%, без конденсата
    Высота над уровнем моря до 1000 м — без снижения; до 4000 м — снижение 1%/100 м

    ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

    Код опции Описание Применение
    +B056 Класс по химическим газам 3C3 Защита от агрессивных сред, химически активных веществ
    +C135 Фланцевый монтаж Вынос радиатора за шкаф управления
    +J400 Bluetooth-панель управления Беспроводное подключение DriveTune
    +B056+J400 Комбинированная опция Защита 3C3 + Bluetooth

    ВСТРОЕННЫЕ ФУНКЦИИ (все напряжения)

    Функция Описание
    Управление насосом и вентилятором (PFC) Автоматическое управление вспомогательными насосами
    Плавное заполнение трубопровода Плавный пуск и наполнение
    Ассистент пусконаладки Упрощенный ввод в эксплуатацию
    Оптимизация энергопотребления Расчет экономии энергии
    Встроенные ПИД-регуляторы Регулирование технологических параметров
    Меню диагностики Определение неисправностей
    Профиль нагрузки Журналирование параметров
    Безопасное отключение момента (STO) Защита от незапланированного запуска
    EMC-фильтр категории C2 Электромагнитная совместимость
    Счетчики электроэнергии Мониторинг потребления

    СЕРТИФИКАТЫ И СТАНДАРТЫ

    Стандарт Описание
    IEC/EN 61800-5-1 Безопасность электрических приводов
    IEC/EN 61800-5-2 Функциональная безопасность
    IEC/EN 61800-3 Электромагнитная совместимость
    IEC/EN 61800-2 Номинальные характеристики
    RoHS 2011/65/EU Ограничение опасных веществ
    ISO 9001 Качество
    ISO 14001 Экология
    UL/cUL Североамериканские стандарты
    EAC Таможенный союз
    CE Европейское соответствие
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях

    Отзывы и вопросы о товаре

    Записей ещё нет — вы станете первым.
    0
    0 отзывов
    • 5
      0%
    • 4
      0%
    • 3
      0%
    • 2
      0%
    • 1
      0%

    Рекомендуем также
