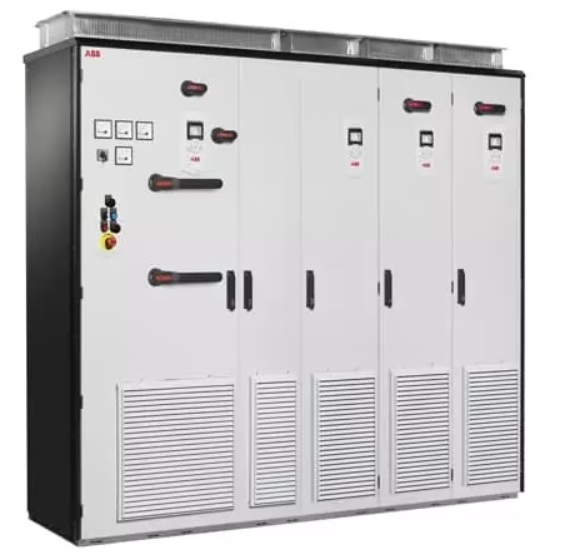

Модуль регенеративного выпрямителя ABB ACS880-907-1180A-5
Код товара 1741487
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ACS880-907 — это серия модулей регенеративного выпрямителя (RRU — Regenerative Rectifier Unit), входящих в состав всесовместимой серии промышленных приводов ABB ACS880. Данные модули предназначены для построения многодвигательных систем с общей DC-шиной и возможностью рекуперации энергии в питающую сеть.
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Тип устройства | Регенеративный выпрямительный модуль (RRU - Regenerative Rectifier Unit) |
| Серия | ACS880-907 |
| Охлаждение | Воздушное (air-cooled) |
| Диапазон напряжений | 400 В, 500 В, 690 В |
| Диапазон мощности | 600 кВА - 5130 кВА |
| Частота питающей сети | 50/60 Гц ±5% |
| Коэффициент мощности (cos φ) | 0,98 (основная гармоника), 0,93-0,95 (полный) |
| Эффективность | 98% (с DSU и RRU) |
Модели ACS880-907 на 400 В (диапазон 380-415 В)
| Код заказа | Конфигурация | Размер корпуса | Номинальный ток Iₙ (A) | Макс. ток Iₘₐₓ (A) | Номинальная мощность Sₙ (кВА) | Мощность Pₙ (кВт) | Ток постоянного тока Iₗd (A) | Мощность Pₗd (кВт) | Ток Iₕd (A) | Мощность Pₕd (кВт) | Уровень шума (дБ(А)) | Рассеиваемая мощность (кВт) | Расход воздуха (м³/ч) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACS880-907-0600A-3 | R8i + BL-15-5 | R8i | 600 | 727 | 955 | 416 | 393 | 698 | 377 | 544 | 72 | 8,4 | 2200 |
| ACS880-907-0900A-3 | R8i + BL-15-5 | R8i | 900 | 1091 | 1433 | 624 | 589 | 1048 | 566 | 816 | 72 | 12,9 | 2200 |
| ACS880-907-1180A-3 | 2×R8i + BL-25-5 | 2×R8i | 1180 | 1431 | 1879 | 818 | 773 | 1374 | 742 | 1070 | 74 | 15,7 | 4100 |
| ACS880-907-1770A-3 | 2×R8i + BL-25-5 | 2×R8i | 1770 | 2146 | 2818 | 1226 | 1159 | 2060 | 1113 | 1605 | 74 | 25,2 | 4100 |
| ACS880-907-2310A-3 | 4×R8i + 2×BL-25-5 | 4×R8i | 2310 | 2801 | 3678 | 1600 | 1512 | 2689 | 1452 | 2095 | 76 | 31,5 | 8200 |
| ACS880-907-3460A-3 | 4×R8i + 2×BL-25-5 | 4×R8i | 3460 | 4195 | 5509 | 2397 | 2265 | 4027 | 2175 | 3138 | 76 | 50,4 | 8200 |
| ACS880-907-5130A-3 | 6×R8i + 3×BL-25-5 | 6×R8i | 5130 | 6220 | 8168 | 3554 | 3359 | 5971 | 3225 | 4653 | 78 | 75,6 | 12300 |
Модели ACS880-907 на 500 В
| Код заказа | Конфигурация | Размер корпуса | Номинальный ток Iₙ (A) | Макс. ток Iₘₐₓ (A) | Номинальная мощность Sₙ (кВА) | Мощность Pₙ (кВт) | Ток постоянного тока Iₗd (A) | Мощность Pₗd (кВт) | Ток Iₕd (A) | Мощность Pₕd (кВт) | Уровень шума (дБ(А)) | Рассеиваемая мощность (кВт) | Расход воздуха (м³/ч) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACS880-907-0600A-5 | R8i + BL-15-5 | R8i | 600 | 727 | 955 | 520 | 491 | 698 | 471 | 544 | 72 | 8,5 | 2200 |
| ACS880-907-0900A-5 | R8i + BL-15-5 | R8i | 900 | 1091 | 1433 | 779 | 737 | 1047 | 707 | 816 | 72 | 13 | 2200 |
| ACS880-907-1180A-5 | 2×R8i + BL-25-5 | 2×R8i | 1180 | 1431 | 1879 | 1022 | 966 | 1374 | 927 | 1070 | 74 | 16,1 | 4100 |
| ACS880-907-1770A-5 | 2×R8i + BL-25-5 | 2×R8i | 1770 | 2146 | 2818 | 1533 | 1449 | 2060 | 1391 | 1605 | 74 | 25,6 | 4100 |
| ACS880-907-2310A-5 | 4×R8i + 2×BL-25-5 | 4×R8i | 2310 | 2801 | 3678 | 2001 | 1891 | 2689 | 1815 | 2095 | 76 | 32,2 | 8200 |
| ACS880-907-3460A-5 | 4×R8i + 2×BL-25-5 | 4×R8i | 3460 | 4195 | 5509 | 2996 | 2832 | 4027 | 2719 | 3138 | 76 | 51,1 | 8200 |
| ACS880-907-5130A-5 | 6×R8i + 3×BL-25-5 | 6×R8i | 5130 | 6220 | 8168 | 4443 | 4199 | 5971 | 4031 | 4653 | 78 | 76,7 | 12300 |
Модели ACS880-907 на 690 В (диапазон 525-690 В)
| Код заказа | Конфигурация | Размер корпуса | Номинальный ток Iₙ (A) | Макс. ток Iₘₐₓ (A) | Номинальная мощность Sₙ (кВА) | Мощность Pₙ (кВт) | Ток постоянного тока Iₗd (A) | Мощность Pₗd (кВт) | Ток Iₕd (A) | Мощность Pₕd (кВт) | Уровень шума (дБ(А)) | Рассеиваемая мощность (кВт) | Расход воздуха (м³/ч) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACS880-907-0600A-7 | R8i + BL-15-7 | R8i | 600 | 727 | 1102 | 717 | 678 | 698 | 651 | 544 | 72 | 9,8 | 2200 |
| ACS880-907-0900A-7 | R8i + BL-15-7 | R8i | 900 | 1091 | 1653 | 1076 | 1016 | 1048 | 976 | 816 | 72 | 14,3 | 2200 |
| ACS880-907-1180A-7 | 2×R8i + BL-25-7 | 2×R8i | 1180 | 1431 | 2168 | 1410 | 1333 | 1374 | 1279 | 1070 | 74 | 18,5 | 4100 |
| ACS880-907-1770A-7 | 2×R8i + BL-25-7 | 2×R8i | 1770 | 2146 | 3252 | 2115 | 1999 | 2060 | 1919 | 1605 | 74 | 28,1 | 4100 |
| ACS880-907-2310A-7 | 4×R8i + 2×BL-25-7 | 4×R8i | 2310 | 2801 | 4244 | 2761 | 2609 | 2689 | 2505 | 2095 | 76 | 37,1 | 8200 |
| ACS880-907-3460A-7 | 4×R8i + 2×BL-25-7 | 4×R8i | 3460 | 4195 | 6356 | 4135 | 3908 | 4027 | 3752 | 3138 | 76 | 56,2 | 8200 |
| ACS880-907-5130A-7 | 6×R8i + 3×BL-25-7 | 6×R8i | 5130 | 6220 | 9424 | 6131 | 5794 | 5971 | 5562 | 4653 | 78 | 84,3 | 12300 |
Расшифровка кода обозначения типа ACS880-907
| Позиция в коде | Обозначение | Расшифровка |
|---|---|---|
| ACS880 | Серия | Серия промышленных приводов ACS880 |
| 907 | Тип модуля | Модуль регенеративного выпрямителя (RRU) |
| -XXXX | Номинальный ток | Номинальный ток в амперах (0600, 0900, 1180, 1770, 2310, 3460, 5130) |
| A | Версия | Версия аппаратного обеспечения |
| -3 | Напряжение | 400 В (диапазон 380-415 В) |
| -5 | Напряжение | 500 В |
| -7 | Напряжение | 690 В (диапазон 525-690 В) |
Расшифровка конфигураций корпуса:
| Обозначение | Расшифровка |
|---|---|
| R8i | Один инверторный модуль размера R8i |
| 2×R8i | Два инверторных модуля размера R8i |
| 4×R8i | Четыре инверторных модуля размера R8i |
| 6×R8i | Шесть инверторных модуля размера R8i |
| BL-15-5 | Модуль тормозного прерывателя (brake chopper) 15 кВт, 500 В |
| BL-25-5 | Модуль тормозного прерывателя 25 кВт, 500 В |
| BL-15-7 | Модуль тормозного прерывателя 15 кВт, 690 В |
| BL-25-7 | Модуль тормозного прерывателя 25 кВт, 690 В |
Габаритные размеры модулей ACS880-907
| Модель/конфигурация | Высота (мм) | Ширина (мм) | Глубина (мм) | Масса (кг) |
|---|---|---|---|---|
| R8i + BL-15-5 / BL-15-7 | 2145 | 1600 | 636 | 1275 |
| 2×R8i + BL-25-5 / BL-25-7 | 2145 | 2000 | 636 | 1615 |
| 4×R8i + 2×BL-25-5 / 2×BL-25-7 | 2145 | 2800 | 636 | 2610 |
| 6×R8i + 3×BL-25-5 / 3×BL-25-7 | 2145 | 4000 | 636 | 3645 |
Дополнительные опции и аксессуары
Опции подключения и кабелепровода
| Код опции | Описание | Применимость |
|---|---|---|
| +C204 | Собственный отсек для R1i-R5i | R1i-R5i в отдельном отсеке |
| +F250 | Линейный контактор | Опция |
| +F255 | Воздушный автоматический выключатель | Опция |
| +F259 | Заземляющий выключатель | Опция |
| +F286 | DC-выключатель | Для 3-фазного динамического тормоза |
Опции фильтров и дросселей
| Код опции | Описание | Применимость |
|---|---|---|
| +E202 | EMC 1-я среда, ограниченное распределение, C2, заземленная сеть (TN) | Ограниченное применение |
| +E210 | EMC 2-я среда, C3, заземленная (TN) и незаземленная (IT) сеть | Стандарт |
| +E205 | Фильтры du/dt | Опция |
| +E208 | Фильтр синфазных помех (common mode filter) | Опция |
Опции безопасности
| Код опции | Описание | SIL/PL |
|---|---|---|
| +Q971 | ATEX-сертифицированная функция безопасного отключения момента (STO) | SIL 2/PL c |
| +Q972 | Модуль функций безопасности FSO-21 (с энкодером) | SIL 3/PL e |
| +Q973 | Модуль функций безопасности FSO-12 (без энкодера) | SIL 3/PL e |
| +Q950 | Предотвращение неожиданного пуска (POUS) с STO | - |
| +Q957 | Предотвращение неожиданного пуска с реле безопасности | - |
| +Q951 | Аварийный останов категории 0 с размыканием главного контактора | - |
| +Q952 | Аварийный останов категории 1 с размыканием главного контактора | - |
| +Q963 | Аварийный останов категории 0 со STO | - |
| +Q964 | Аварийный останов категории 1 со STO | - |
| +Q979 | Аварийный останов, настраиваемая категория 0 или 1 | - |
| +Q982 | PROFIsafe через PROFINET с модулем FSO-21 | - |
| +Q966 | Безопасно ограниченная скорость (SLS) без энкодера | - |
| +Q965 | Безопасно ограниченная скорость (SLS) с FSO-21 и энкодером | - |
Опции защиты двигателя
| Код опции | Описание |
|---|---|
| +L513 | Модуль термисторной защиты PTC/PT100 |
| +L514 | ATEX-сертифицированная термисторная защита |
| +L536 | Модуль термисторной защиты FPTC-01 |
| +L537 | ATEX-сертифицированный модуль термисторной защиты FPTC-02 |
Опции интерфейса и связи
| Код опции | Описание |
|---|---|
| +K451 | DeviceNet™ адаптер (FDNA-01) |
| +K454 | PROFIBUS DP адаптер (FPBA-01) |
| +K457 | CANopen® адаптер (FCAN-01) |
| +K458 | Modbus RTU адаптер (FSCA-01) |
| +K462 | ControlNet адаптер (FCNA-01) |
| +K469 | EtherCAT® адаптер (FECA-01) |
| +K470 | POWERLINK адаптер (FEPL-02) |
| +K491 | Modbus/TCP адаптер (FMTB-21) |
| +K492 | PROFINET IO адаптер (FPNO-21) |
| +K490 | EtherNet/IP адаптер (FEIP-21) |
| +Q986 | Модуль функций безопасности PROFIsafe (FSPS-21) |
Опции расширения входов/выходов
| Код опции | Описание |
|---|---|
| +L500 | 3×AI (мА/В), 1×AO (мА), 2×DI/O (FIO-11) |
| +L501 | 4×DI/O, 2×RO (FIO-01) |
| +L515 | 2×F-тип опция FEA-03 |
| +L525 | 2×AI (мА/В), 2×AO (мА), 3×DI (до 250 В DC или 230 В AC), 2×RO (FAIO-01) |
| +L526 | 3×DI (до 250 В DC или 230 В AC), 2×RO (FDIO-01) |
Опции обратной связи и энкодеров
| Код опции | Описание |
|---|---|
| +L517 | TTL энкодер интерфейс (FEN-01) |
| +L518 | SinCos абсолютный + TTL энкодер (FEN-11) |
| +L516 | Резольвер + TTL энкодер (FEN-21) |
| +L502 | HTL импульсный энкодер (FEN-31) |
| +L521 | Интерфейс импульсного энкодера для функциональной безопасности (FSE-31) |
Опции оптической связи DDCS
| Код опции | Описание |
|---|---|
| +L503 | Оптический DDCS FDCO-01 (10 Мбд/10 Мбд) |
| +L508 | Оптический DDCS FDCO-02 (5 Мбд/10 Мбд) |
Программные опции
| Код опции | Описание |
|---|---|
| +N8010 | Программирование приложений на базе IEC 61131-3 (Drive Application Builder) |
| +N5000 | Прикладная программа для намоточных устройств |
| +N5050 | Прикладная программа для кранов |
| +N5100 | Прикладная программа для лебедок |
| +N5150 | Прикладная программа для центрифуг/декантеров |
| +N5200 | Прикладная программа для насосов PCP |
| +N5300 | Прикладная программа для испытательных стендов |
| +N5450 | Прикладная программа для управления с превышением |
| +N5600 | Прикладная программа для насосов ESP |
| +N5700 | Прикладная программа для позиционирования |
| +N7502 | Поддержка синхронного реактивного двигателя (SynRM) |
| +N8052 | Прикладная программа для синхронных машин НН |
| +N8053 | Оптимальное управление сетью для IGBT источника питания |
| +N8200 | Лицензия на высокую скорость (выше 598 Гц) |
Опции подключения кабелей
| Код опции | Описание |
|---|---|
| Ввод питания снизу | Стандарт |
| Ввод питания сверху | Опция |
| Выход инвертора снизу | Стандарт |
| Выход инвертора сверху | Опция |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
|---|---|
| Температура окружающей среды при эксплуатации | 0 до +40 °C (без образования инея) |
| Температура окружающей среды при транспортировке | -40 до +70 °C |
| Температура окружающей среды при хранении | -40 до +70 °C |
| Относительная влажность | 5-95%, без конденсации |
| Высота над уровнем моря | 0-1000 м без понижения мощности |
| Высота над уровнем моря с понижением | 1000-4000 м с понижением 1% / 100 м |
| Степень защиты (стандарт) | IP22 (IP20 при открытых дверцах шкафа) |
| Степень защиты (опция) | IP42 или IP54 |
| Цвет корпуса | RAL 9017, RAL 7035 |
Сертификаты и стандарты
| Сертификат/Стандарт | Описание |
|---|---|
| CE, UKCA | Соответствие европейским требованиям |
| UL, cUL | Соответствие североамериканским требованиям |
| CSA | Канадский стандарт |
| EAC/GOST R | Таможенный союз/Россия |
| RoHS | Ограничение опасных веществ |
| RCM | Австралия/Новая Зеландия |
| Marine type approvals (+C132) | Морские сертификаты: ABS, BV, CCS, ClassNK, DNV GL, KR, LR, RINA |
| TÜV Nord certificate for STO | Сертификат функции безопасного отключения момента |
| TÜV Nord certificate for FSO-12 | Сертификат модуля функций безопасности |
| TÜV Nord certificate for FSO-21 | Сертификат модуля функций безопасности |
| TÜV Nord certificate for FSE-31 | Сертификат интерфейса энкодера |
| Eurofins ATEX | ATEX сертификация взрывозащиты |
| SEMI F47 | Стандарт полупроводниковой промышленности |
Сравнительная сводка по напряжениям
| Параметр | 400 В (-3) | 500 В (-5) | 690 В (-7) |
|---|---|---|---|
| Диапазон напряжения | 380-415 В | 380-500 В | 525-690 В |
| Минимальная мощность | 416 кВт | 520 кВт | 717 кВт |
| Максимальная мощность | 3554 кВт | 4443 кВт | 6131 кВт |
| Минимальный номинальный ток | 600 А | 600 А | 600 А |
| Максимальный номинальный ток | 5130 А | 5130 А | 5130 А |
| Уровень шума (мин-макс) | 72-78 дБ(А) | 72-78 дБ(А) | 72-78 дБ(А) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
