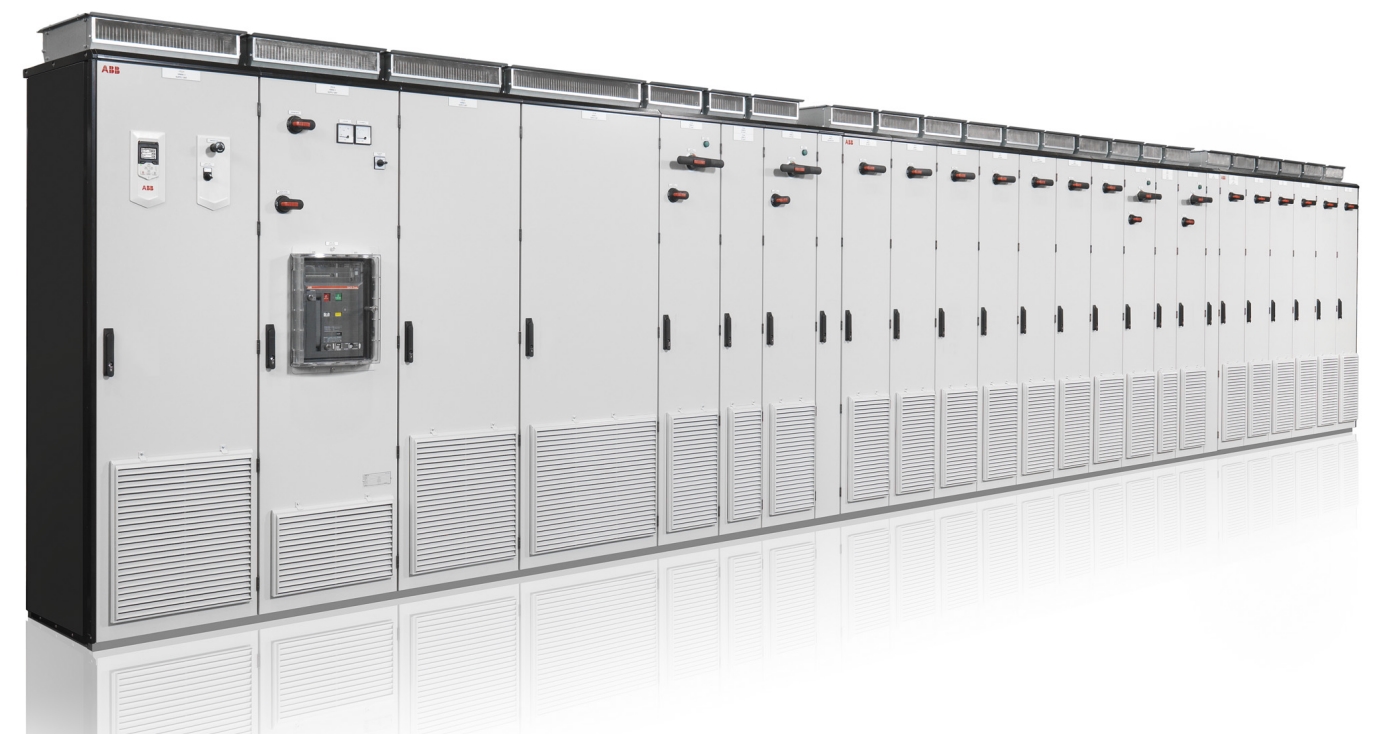

    Выпрямитель активный на IGBT-транзисторах (ISU) ABB ACS880-207LC-1500A-7

    Код товара 1741305
    • edt
    Код товара 1741305
    • Выпрямитель активный на IGBT-транзисторах (ISU) ABB ACS880-207LC-1500A-7 Транзисторы
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    по запросу
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    ACS880-207LC — аналогичная линейка с жидкостным охлаждением (Liquid-Cooled), предназначенная для применений с повышенными требованиями к компактности и шуму.

    ABB

    все товары бренда
    Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

    Швейцария — родина бренда

    Швейцария — страна производства

    Характеристики

    Расшифровка кода обозначения типа ACS880-207LC

    Позиция Обозначение Значение
    1-6 ACS880 Серия приводов
    7-9 -207 Тип модуля: IGBT выпрямитель (ISU) - воздушное охлаждение
    -207LC Тип модуля: IGBT выпрямитель (ISU) - жидкостное охлаждение
    10-12 -xxx Номинальный ток (например: 042 = 42 А, 5130 = 5130 А)
    13 A Конструктивное исполнение
    14-15 -3 / -5 / -7 Номинальное напряжение: -3 = 400 В, -5 = 500 В, -7 = 690 В

    Технические характеристики ACS880-207LC, 690 В (жидкостное охлаждение)

    Параметр Ед. изм. ACS880-207LC-0260A-7 ACS880-207LC-0310A-7 ACS880-207LC-0350A-7 ACS880-207LC-0360A-7 ACS880-207LC-0400A-7 ACS880-207LC-0450A-7 ACS880-207LC-0480A-7 ACS880-207LC-0560A-7 ACS880-207LC-0620A-7 ACS880-207LC-0700A-7 ACS880-207LC-0770A-7
    Конструкция R7i R7i R7i R8i R8i R8i R8i R8i R8i R8i R8i
    Номинальные характеристики
    Номинальный ток Iₙ (AC) А 260 306 351 360 400 450 480 560 620 700 770
    Номинальный ток Iₙ (DC) А 315 371 426 436 485 546 582 679 752 849 934
    Максимальный ток Iₘₐₓ (DC) А 473 557 638 655 727 818 873 1018 1128 1273 1400
    Номинальная мощность Sₙ кВА 311 366 419 430 478 538 574 669 741 837 920
    Режим перегрузки Light-duty
    Ток Iₗₐ (DC) А 308 362 415 426 473 532 568 663 734 828 911
    Мощность Pₗₐ кВт 303 356 409 419 466 524 559 652 722 815 896
    Режим перегрузки Heavy-duty
    Ток Iₕₐ (DC) А 295 348 399 409 454 511 545 636 704 795 875
    Мощность Pₕₐ кВт 236 278 318 327 363 408 435 508 562 635 698
    Потери и охлаждение
    Потери на номинальной мощности Pₗₒₛₛ кВт 8 9 11 9.1 10.1 11.4 12.3 14.5 16.1 18.8 21.4
    Уровень шума дБ(А) 66 66 66 66 66 66 66 66 66 66 66
    Расход охлаждающей жидкости л/мин 36 36 36 52 52 52 52 52 52 52 52

    Технические характеристики ACS880-207LC, 690 В (жидкостное охлаждение)

    Параметр Ед. изм. ACS880-207LC-0930A-7 ACS880-207LC-1090A-7 ACS880-207LC-1180A-7 ACS880-207LC-1360A-7 ACS880-207LC-1500A-7 ACS880-207LC-1800A-7 ACS880-207LC-2020A-7 ACS880-207LC-2220A-7 ACS880-207LC-2670A-7 ACS880-207LC-2930A-7 ACS880-207LC-3320A-7
    Конструкция 2×R8i 2×R8i 2×R8i 2×R8i 2×R8i 3×R8i 3×R8i 3×R8i 4×R8i 4×R8i 5×R8i
    Номинальные характеристики
    Номинальный ток Iₙ (AC) А 930 1090 1180 1360 1500 1800 2020 2220 2670 2930 3320
    Номинальный ток Iₙ (DC) А 1128 1322 1431 1649 1819 2182 2449 2692 3237 3553 4025
    Максимальный ток Iₘₐₓ (DC) А 1691 1982 2146 2473 2728 3274 3674 4038 4856 5329 6038
    Номинальная мощность Sₙ кВА 1111 1303 1410 1625 1793 2151 2414 2653 3191 3502 3968
    Режим перегрузки Light-duty
    Ток Iₗₐ (DC) А 1100 1290 1396 1609 1775 2130 2390 2627 3159 3467 3928
    Мощность Pₗₐ кВт 1083 1269 1374 1583 1746 2095 2351 2584 3108 3411 3864
    Режим перегрузки Heavy-duty
    Ток Iₕₐ (DC) А 1056 1238 1340 1545 1704 2045 2294 2522 3033 3328 3771
    Мощность Pₕₐ кВт 843 989 1070 1233 1360 1633 1832 2013 2422 2657 3011
    Потери и охлаждение
    Потери на номинальной мощности Pₗₒₛₛ кВт 21.8 25.9 29.4 31.8 36 40.3 46.8 53 60.1 67.9 75.7
    Уровень шума дБ(А) 68 68 68 68 68 70 70 70 71 71 72
    Расход охлаждающей жидкости л/мин 88 88 88 88 88 144 144 144 160 160 216

    Технические характеристики ACS880-207LC, 690 В (жидкостное охлаждение)

    Параметр Ед. изм. ACS880-207LC-3840A-7 ACS880-207LC-4360A-7 ACS880-207LC-5240A-7 ACS880-207LC-5810A-7
    Конструкция 6×R8i 6×R8i 8×R8i 8×R8i
    Номинальные характеристики
    Номинальный ток Iₙ (AC) А 3840 4360 5240 5810
    Номинальный ток Iₙ (DC) А 4656 5286 6353 7045
    Максимальный ток Iₘₐₓ (DC) А 6984 7930 9530 10567
    Номинальная мощность Sₙ кВА 4589 5211 6262 6944
    Режим перегрузки Light-duty
    Ток Iₗₐ (DC) А 4543 5159 6200 6874
    Мощность Pₗₐ кВт 4470 5075 6099 6763
    Режим перегрузки Heavy-duty
    Ток Iₕₐ (DC) А 4362 4952 5952 6599
    Мощность Pₕₐ кВт 3483 3954 4752 5269
    Потери и охлаждение
    Потери на номинальной мощности Pₗₒₛₛ кВт 86 103.2 116.8 133.7
    Уровень шума дБ(А) 73 73 74 74
    Расход охлаждающей жидкости л/мин 280 280 312 312

    Общие технические данные

    Параметр Значение
    Напряжение питания
    Диапазон напряжения 400 В 380...415 В (+10%/-10%)
    Диапазон напряжения 500 В 380...500 В (+10%/-10%)
    Диапазон напряжения 690 В 525...690 В (+10%/-10%)
    Частота сети 50/60 Гц ±5%
    Выходные характеристики
    Выходное напряжение 0...Uₙ (3-фазное)
    Выходная частота 0...±598 Гц
    Управление двигателем
    Тип управления Прямое управление моментом (DTC)
    Время нарастания момента (разомкнутый контур) 5 мс
    Время нарастания момента (замкнутый контур) 5 мс
    Статическая точность скорости (разомкнутый контур) 0% скольжения
    Статическая точность скорости (замкнутый контур) 0.01% номинальной скорости
    Защита
    Степень защиты (воздушное охлаждение) IP22 (стандарт), IP42/IP54 (опция)
    Степень защиты (жидкостное охлаждение) IP42 (стандарт), IP54 (опция)
    Условия эксплуатации
    Температура окружающей среды (воздушное) 0...+40°C (без понижения), до +55°C с понижением
    Температура окружающей среды (жидкостное) 0...+45°C
    Температура транспортировки и хранения -40...+70°C
    Относительная влажность 5...95%, без конденсации
    Высота над уровнем моря 0...1000 м (без понижения), до 4000 м с понижением

    Дополнительные опции и модули расширения

    Код опции Наименование Описание Применимость
    Модули безопасности
    +Q971 FSO-12 Модуль функций безопасности (без энкодера): STO, SS1-t, SS1-r, SLS, SBC, SMS, SSE, POUS Все модели
    +Q972 FSO-21 Модуль функций безопасности (с энкодером): SS1-t, SS1-r, SLS, SBC, SMS, SSE, POUS, SDI, SSM Все модели
    +L521 FSE-31 Модуль интерфейса импульсного энкодера для функций безопасности С FSO-21
    +L536 FPTC-01 Модуль термисторной защиты Все модели
    +L537 FPTC-02 ATEX-сертифицированный модуль термисторной защиты, Ex II (2) GD Все модели
    +L513/+L514 PTC/PT100 Термисторная защита двигателя Все модели
    Коммуникационные модули
    +K451 FDNA-01 Адаптер DeviceNet Все модели
    +K454 FPBA-01 Адаптер PROFIBUS DP Все модели
    +K457 FCAN-01 Адаптер CANopen Все модели
    +K458 FSCA-01 Адаптер Modbus RTU Все модели
    +K462 FCNA-01 Адаптер ControlNet Все модели
    +K469 FECA-01 Адаптер EtherCAT Все модели
    +K470 FEPL-02 Адаптер POWERLINK Все модели
    +K491 FMBT-21 Адаптер Modbus/TCP Все модели
    +K492 FPNO-21 Адаптер PROFINET IO Все модели
    +K490 FEIP-21 Адаптер EtherNet/IP Все модели
    +Q982 FSPS-21 Модуль функций безопасности PROFIsafe С FPNO-21
    Модули расширения I/O
    +L501 FIO-01 4×DI/O, 2×RO Все модели
    +L500 FIO-11 3×AI (mA/V), 1×AO (mA), 2×DI/O Все модели
    +L515 FEA-03 2×F-type option slots (расширение слотов) Все модели
    +L525 FAIO-01 2×AI (mA/V), 2×AO (mA) Все модели
    +L526 FDIO-01 3×DI (до 250 В DC/230 В AC), 2×RO Все модели
    Модули обратной связи
    +L517 FEN-01 2 входа (TTL импульсный энкодер), 1 выход Все модели
    +L518 FEN-11 2 входа (SinCos абсолютный, TTL импульсный энкодер), 1 выход Все модели
    +L516 FEN-21 2 входа (Резольвер, TTL импульсный энкодер), 1 выход Все модели
    +L502 FEN-31 1 вход (HTL импульсный энкодер), 1 выход Все модели
    Оптическая связь DDCS
    +L503 FDCO-01 Оптический DDCS (10 Мбд/10 Мбд) Все модели
    +L508 FDCO-02 Оптический DDCS (5 Мбд/10 Мбд) Все модели
    Фильтры и дроссели
    +E202 EMC 1-я среда, ограниченное распределение, C2, заземленная сеть (TN) Все модели
    +E210 EMC 2-я среда, C3, заземленная (TN) и незаземленная (IT) сеть Все модели
    +E208 Общий фильтр помех Все модели
    +E205 Фильтры du/dt Все модели
    Программное обеспечение
    +N8010 Программирование приложений на базе IEC 61131-3 Все модели
    +N5000 Программа управления для намоточных устройств Все модели
    +N5050 Программа управления для кранов Все модели
    +N5100 Программа управления для лебедок Все модели
    +N5150 Программа управления для центрифуг/декантеров Все модели
    +N5200 Программа управления для насосов ПКП Все модели
    +N5300 Программа управления для испытательных стендов Все модели
    +P967 Высокоскоростной испытательный стенд Все модели
    +N5450 Программа управления для аварийного управления Все модели
    +N5600 Программа управления для ЭЦН насосов Все модели
    +N5700 Программа управления для позиционирования Все модели
    +N7502 Поддержка синхронного реактивного двигателя (SynRM) Все модели
    +N8052 Программа управления для синхронной машины НН Все модели
    +N8053 Оптимальное управление сетью IGBT выпрямителя Все модели
    +N8200 Лицензия на высокую скорость (выше 598 Гц) Все модели
    Конструктивные опции
    +C204 Собственный отсек для R1i-R5i Все модели
    +C132 Морское исполнение Все модели
    Защита от замыкания на землю
    +Q954 Мониторинг замыкания на землю, незаземленные сети Все модели

    Габаритные размеры и вес (жидкостное охлаждение, 690 В)

    Модель Высота (мм) Ширина (мм) Глубина (мм) Вес (кг) Конструкция
    R7i
    ACS880-207LC-0260A-7 2145 400 636 300 R7i
    ACS880-207LC-0310A-7 2145 400 636 300 R7i
    ACS880-207LC-0350A-7 2145 400 636 300 R7i
    R8i
    ACS880-207LC-0360A-7 2145 700 636 550 R8i
    ACS880-207LC-0400A-7 2145 700 636 550 R8i
    ACS880-207LC-0450A-7 2145 700 636 550 R8i
    ACS880-207LC-0480A-7 2145 700 636 550 R8i
    ACS880-207LC-0560A-7 2145 700 636 550 R8i
    ACS880-207LC-0620A-7 2145 700 636 550 R8i
    ACS880-207LC-0700A-7 2145 700 636 550 R8i
    ACS880-207LC-0770A-7 2145 700 636 550 R8i
    2×R8i
    ACS880-207LC-0930A-7 2145 1400 636 1130 2×R8i
    ACS880-207LC-1090A-7 2145 1400 636 1130 2×R8i
    ACS880-207LC-1180A-7 2145 1400 636 1130 2×R8i
    ACS880-207LC-1360A-7 2145 1400 636 1130 2×R8i
    ACS880-207LC-1500A-7 2145 1400 636 1130 2×R8i
    3×R8i
    ACS880-207LC-1800A-7 2145 2000 636 1560 3×R8i
    ACS880-207LC-2020A-7 2145 2000 636 1560 3×R8i
    ACS880-207LC-2220A-7 2145 2000 636 1560 3×R8i
    4×R8i
    ACS880-207LC-2670A-7 2145 2400 636 1940 4×R8i
    ACS880-207LC-2930A-7 2145 2400 636 1940 4×R8i
    5×R8i
    ACS880-207LC-3320A-7 2145 3000 636 2420 5×R8i
    6×R8i
    ACS880-207LC-3840A-7 2145 3000 636 2420 6×R8i
    ACS880-207LC-4360A-7 2145 3000 636 2420 6×R8i
    8×R8i
    ACS880-207LC-5240A-7 2145 4000 636 3960 8×R8i
    ACS880-207LC-5810A-7 2145 4000 636 3960 8×R8i

    Параметры охлаждающей жидкости (для 207LC)

    Параметр Значение
    Тип охлаждающей жидкости Antifrogen® L (рекомендуется)
    Температура охлаждающей жидкости на входе (стандарт) 0...+40°C
    Температура охлаждающей жидкости на входе (опция -1007LC) 0...+36°C
    Температура охлаждающей жидкости на входе (морская вода) 0...+36°C
    Давление охлаждающей жидкости 1...6 бар
    Материал теплообменника Нержавеющая сталь
