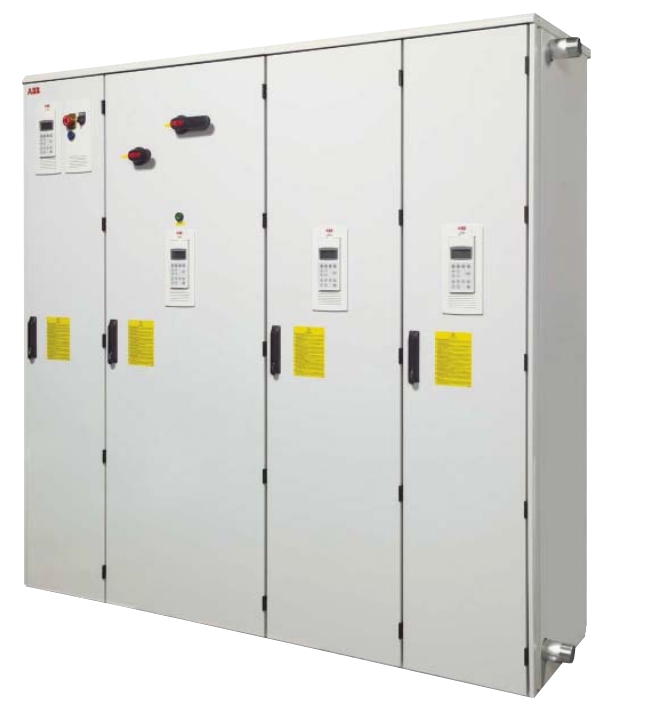

Выпрямитель тиристорный 6-пульсный (ТSU) ABB ACS800-407-2100-3
Код товара 1741184
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
Серия ABB ACS800-407 представляет собой линейку 6-пульсных рекуперативных тиристорных выпрямителей (TSU — Thyristor Supply Unit), входящих в модульную систему промышленных приводов ACS800. Эти устройства предназначены для формирования регулируемого постоянного напряжения промежуточного звена и обеспечения двунаправленного обмена энергией с питающей сетью.
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
Расшифровка кода обозначения типа
Формат: ACS800-407-XXXX-Y
| Позиция | Значение | Описание |
|---|---|---|
| ACS800 | Серия | Промышленный привод ACS800 |
| 407 | Тип модуля | 6-пульсный рекуперативный тиристорный выпрямитель (TSU - Thyristor Supply Unit) |
| XXXX | Номинальный ток | Номинальный постоянный ток в Амперах (например, 0680 = 680 А) |
| Y | Напряжение сети | 3 = 380-415 В, 5 = 380-500 В, 7 = 525-690 В |
Технические характеристики по напряжениям
UN = 400 В (диапазон 380-415 В)
| Тип | Типоразмер | Idc ном. (A) | Idc max (A) | Iac ном. (A) | P ном. (кВт) | P max (кВт) | Рассеивание (кВт) | Масса (кг) |
|---|---|---|---|---|---|---|---|---|
| ACS800-407-0680-3 | B4 | 680 | 1136 | 604 | 468 | 771 | 6.3 | ~350 |
| ACS800-407-1120-3 | B4 | 1120 | 1872 | 995 | 771 | 1193 | 10 | ~450 |
| ACS800-407-1700-3 | B5 | 1700 | 2838 | 1509 | 1193 | 1392 | 17 | ~650 |
| ACS800-407-2100-3 | B5 | 2100 | 3311 | 1760 | 1392 | - | 21 | ~750 |
UN = 500 В (диапазон 380-500 В)
| Тип | Типоразмер | Idc ном. (A) | Idc max (A) | Iac ном. (A) | P ном. (кВт) | P max (кВт) | Рассеивание (кВт) | Масса (кг) |
|---|---|---|---|---|---|---|---|---|
| ACS800-407-0850-5 | B4 | 850 | 1400 | 749 | 580 | 955 | 6.8 | ~350 |
| ACS800-407-1400-5 | B4 | 1400 | 1872 | 1233 | 955 | 1478 | 10 | ~450 |
| ACS800-407-2120-5 | B5 | 2120 | 2838 | 1869 | 1478 | 1724 | 17 | ~650 |
| ACS800-407-2600-5 | B5 | 2600 | 3310 | 2180 | 1724 | - | 21 | ~750 |
UN = 690 В (диапазон 525-690 В)
| Тип | Типоразмер | Idc ном. (A) | Idc max (A) | Iac ном. (A) | P ном. (кВт) | P max (кВт) | Рассеивание (кВт) | Масса (кг) |
|---|---|---|---|---|---|---|---|---|
| ACS800-407-0850-7 | B4 | 850 | 1353 | 742 | 574 | 946 | 6.3 | ~350 |
| ACS800-407-1400-7 | B4 | 1400 | 2519 | 1219 | 946 | 1795 | 10 | ~450 |
| ACS800-407-2600-7 | B5 | 2600 | 4316 | 2269 | 1795 | 2358 | 17 | ~650 |
| ACS800-407-3600-7 | B5 | 3600 | 5670 | 2982 | 2358 | - | 21 | ~750 |
Обозначения в таблицах
| Обозначение | Описание |
|---|---|
| Idc ном. | Номинальный постоянный ток (без перегрузки) при 45°C |
| Idc max | Максимальный ток (тяжелый режим - 150% в течение 1 минуты каждые 5 минут) |
| Iac ном. | Номинальный переменный ток сети |
| P ном. | Номинальная мощность при типичной нагрузке |
| P max | Максимальная мощность в тяжелом режиме |
| Типоразмер | Габаритный размер шкафа: B4 (один модуль), B5 (два параллельных модуля) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
