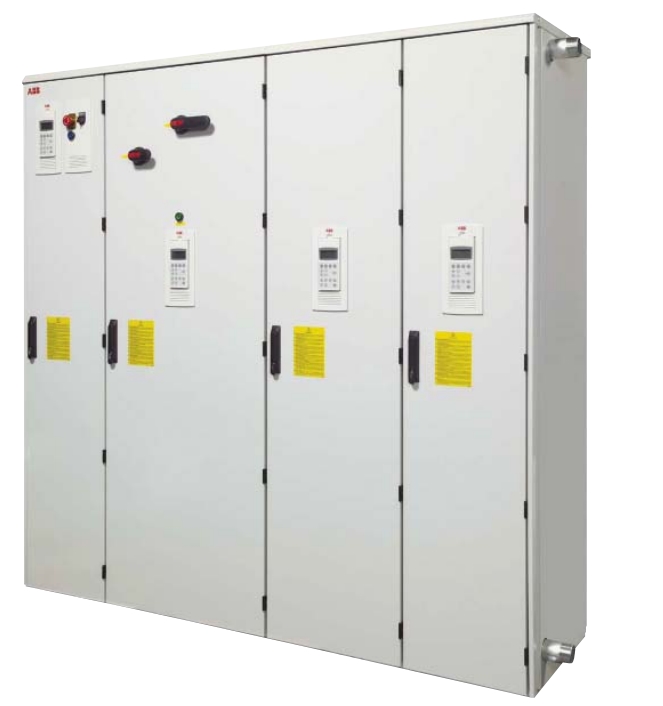

Выпрямитель диодный 6-пульсный (DSU) с жидкостным охлаждением ABB ACS800-307LC-0680-7
Код товара 1741140
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
ACS800-307LC — это линейка активных выпрямителей на IGBT-транзисторах (ISU — IGBT Supply Unit) с прямым жидкостным охлаждением для мультидрайвных систем промышленного привода переменного тока. Буквы LC в обозначении расшифровываются как Liquid Cooled (жидкостное охлаждение).
Назначение и принцип работы
| Параметр | Описание |
|---|---|
| Функция | Преобразование трёхфазного напряжения переменного тока в напряжение постоянного тока для питания общей шины мультидрайвной системы |
| Технология | Активный выпрямитель на IGBT-транзисторах с возможностью рекуперации энергии |
| Охлаждение | Прямое жидкостное охлаждение (закрытая система) |
| Диапазон мощности | От 303 кВт до 4565 кВт |
| Диапазон напряжений | 400 В / 500 В / 690 В |
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
Технические характеристики по напряжениям
Напряжение 400 В (диапазон 380–415 В)
| Код | Мощность без перегрузки, кВт | Мощность с перегрузкой, кВт | Типоразмер | Массовый расход, л/мин | Объём, л | Уровень шума, дБ(А) |
|---|---|---|---|---|---|---|
| 0400 | 378 | 303 | D3 | 19 | 2,2 | 56 |
| 0620 | 594 | 475 | D3 | 19 | 2,2 | 56 |
| 0790 | 756 | 605 | D4 | 19 | 2,3 | 56 |
| 1240 | 1188 | 951 | D4 | 19 | 2,3 | 56 |
| 1470 | 1407 | 1125 | 2xD4 | 38 | 4,6 | 58 |
| 2220 | 2117 | 1694 | 2xD4 | 38 | 4,6 | 58 |
| 3460 | 3308 | 2646 | 3xD4 | 57 | 6,9 | 60 |
Напряжение 500 В (диапазон 380–500 В)
| Код | Мощность без перегрузки, кВт | Мощность с перегрузкой, кВт | Типоразмер | Массовый расход, л/мин | Объём, л | Уровень шума, дБ(А) |
|---|---|---|---|---|---|---|
| 0490 | 473 | 378 | D3 | 19 | 2,2 | 56 |
| 0780 | 743 | 594 | D3 | 19 | 2,2 | 56 |
| 0990 | 945 | 756 | D4 | 19 | 2,3 | 56 |
| 1560 | 1486 | 1188 | D4 | 19 | 2,3 | 56 |
| 1840 | 1758 | 1407 | 2xD4 | 38 | 4,6 | 58 |
| 2770 | 2646 | 2117 | 2xD4 | 38 | 4,6 | 58 |
| 4330 | 4135 | 3308 | 3xD4 | 57 | 6,9 | 60 |
Напряжение 690 В (диапазон 525–690 В)
| Код | Мощность без перегрузки, кВт | Мощность с перегрузкой, кВт | Типоразмер | Массовый расход, л/мин | Объём, л | Уровень шума, дБ(А) |
|---|---|---|---|---|---|---|
| 0680 | 652 | 522 | D3 | 19 | 2,2 | 56 |
| 1070 | 1025 | 820 | D3 | 19 | 2,2 | 56 |
| 1370 | 1305 | 1044 | D4 | 19 | 2,3 | 56 |
| 2150 | 2050 | 1640 | D4 | 19 | 2,3 | 56 |
| 2540 | 2426 | 1941 | 2xD4 | 38 | 4,6 | 58 |
| 3820 | 3652 | 2921 | 2xD4 | 38 | 4,6 | 58 |
| 5980 | 5707 | 4565 | 3xD4 | 57 | 6,9 | 60 |
Габаритные размеры и масса
Выпрямители (основные модули)
| Типоразмер | Высота, мм | Ширина, мм | Ширина с ГСВ, мм | Глубина, мм | Масса, кг |
|---|---|---|---|---|---|
| R8i | 2003 | 1000/1200¹ | — | 644 | 850/1150¹ |
| 2xR8i | 2003 | — | 1400 | 644 | 1500 |
| 3xR8i | 2003 | — | 2400 | 644 | 2350 |
| 4xR8i | 2003 | — | 2200 | 644 | 2450 |
| 6xR8i | 2003 | — | 3400 | 644 | 3650 |
| D3 | 2003 | 400 | 800/1000² | 644 | 920/1120² |
| D4 | 2003 | 400 | 1000 | 644 | 1120 |
| 2xD4 | 2003 | 800 | 1400 | 644 | 1540 |
| 3xD4 | 2003 | 1200 | 2200 | 644 | 2160 |
| 4xD4 | 2003 | 1200 | 2000 | 644 | 2240 |
| 5xD4 | 2003 | 1600 | 2400 | 644 | 2660 |
Секция жидкостного охлаждения (отдельный модуль)
| Мощность рассеивания, кВт | Внешнее давление, кПа | Внешний расход, л/мин | Внутренний расход, л/мин | Уровень шума, дБ(А) | Внутренний объём, л | Внешний объём, л | Код | Типоразмер |
|---|---|---|---|---|---|---|---|---|
| 70 | 100 | 103 | 125 | 51 | 8 | 3 | ACS800-1007LC-0070 | 70 |
| 195 | 300 | 380 | 130 | 53 | 28 | 8 | ACS800-1007LC-0195 | 195 |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Температура окружающей среды | |
| Транспортировка | от -40 до +70 °C |
| Хранение | от -40 до +70 °C |
| Эксплуатация (стандартная) | от 0 до +55 °C |
| Эксплуатация с пониженным током | от +45 до +55 °C (0,5%/1 °C) |
| Относительная влажность | 5–95%, конденсат не допускается |
| Высота над уровнем моря | |
| Без снижения характеристик | 0–1000 м |
| Со снижением характеристик | 1000–4000 м (1%/100 м) |
| Степень защиты | IP42 (стандарт), IP54 (опционально) |
| Цвет окраски | RAL 7035 (шкаф), NCS 1502-Y / RAL 9002 / PM5 420 C (модули) |
Уникальные функции и преимущества
Встроенное резервирование
| Функция | Описание |
|---|---|
| Параллельное соединение | Каждый модуль — полноценный трёхфазный привод |
| Работа с частичной нагрузкой | Система продолжает работу при выходе из строя одного модуля |
| Повышенная надёжность | Увеличение времени бесперебойной работы |
Экологическая безопасность
| Аспект | Реализация |
|---|---|
| Отсутствие внешнего воздухообмена | Закрытая конструкция, нет притока загрязнённого воздуха |
| Совместимость с морской водой | Специальные материалы для морского исполнения |
| Соответствие стандартам | ABS, DNV, Регистр Ллойда |
Интеллектуальные функции
| Функция | Описание |
|---|---|
| DTC-управление | Прямое регулирование крутящего момента без энкодера |
| Оптимизация магнитного потока | Снижение потерь и повышение КПД |
| Активное демпфирование | Подавление механических колебаний |
| Регулирование сетевого питания | Компенсация просадок напряжения |
Сравнение с воздушным охлаждением (ACS800-307)
| Критерий | ACS800-307 (воздушное) | ACS800-307LC (жидкостное) |
|---|---|---|
| Уровень шума | 72–80 дБ(А) | 51–60 дБ(А) ✓ |
| Потребление воздуха | 1300–11520 м³/ч | Не требуется ✓ |
| Условия окружающей среды | Чистый воздух | Любые, включая агрессивные ✓ |
| Габариты при больших мощностях | Большие | Компактнее ✓ |
| Стоимость обслуживания | Выше (фильтры, вентиляторы) | Ниже ✓ |
| Сложность инфраструктуры | Проще | Требуется контур охлаждения |
| Начальные инвестиции | Ниже | Выше |
