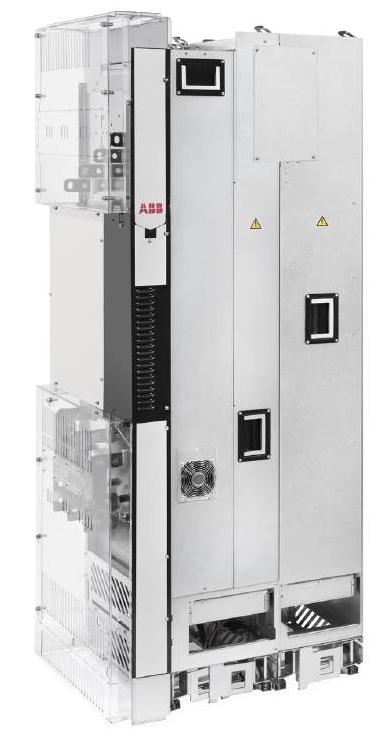

Модуль одиночного привода со сверхнизким уровнем гармоник ABB ACS880-34-210A-7
Код товара 1738634
Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
5 279 915 ₽
/ 55 299 €
4 327 800 ₽ цена без НДС
Ставка НДС
22%
Сумма НДС
952 115 ₽
Серия ACS880-34 — это модульные приводы переменного тока с встроенным LCL-фильтром и активным выпрямителем, предназначенные для управления асинхронными, синхронными, сервомоторами и синхронными релуктансными двигателями (SynRM) в пользовательских шкафах.
Обеспечивают низкий уровень гармоник (THDi < 3 %) и соответствие требованиям IEEE 519-2014 и G5/4.
Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.
Швейцария — родина бренда
Швейцария — страна производства
Характеристики
Общие сведения о серии
| Параметр | Значение |
|---|---|
| Тип | ACS880-34 — модуль привода с встроенным LCL-фильтром и активным выпрямителем (low-harmonic) |
| Диапазон мощности | 132…400 кВт (200…450 л.с.) |
| Диапазон напряжений | 380…415 В (-3), 380…500 В (-5), 525…690 В (-7) |
| Степень защиты | IP20 (стандарт), IP00 с опцией +0B051 |
| Тип установки | Книжный (bookshelf) в шкаф пользователя |
| Тип охлаждения | Принудительный воздух, вентиляторы: 2100 м³/ч |
| Частота PWM | 3 кГц (стандарт), до 500 Гц выходная частота |
| EMC | Категория C2/C3 по IEC 61800-3 |
| SIL/PL | STO — SIL 3 / PL e (категория 3, HFT=1) |
Таблица всех моделей ACS880-34(все на пряжения, все мощности, все токи)
380…415 В (-3)
| Тип | Inom, A | Imax, A | Pnom, кВт | Pld, кВт | Phd, кВт | Frame |
|---|---|---|---|---|---|---|
| ACS880-34-246A-3 | 246 | 350 | 132 | 132 | 110 | R11 |
| ACS880-34-293A-3 | 293 | 418 | 160 | 160 | 132 | R11 |
| ACS880-34-363A-3 | 363 | 498 | 200 | 200 | 160 | R11 |
| ACS880-34-442A-3 | 442 | 545 | 250 | 250 | 200 | R11 |
| ACS880-34-505A-3 | 505 | 560 | 250 | 250 | 200 | R11 |
| ACS880-34-585A-3 | 585 | 730 | 315 | 315 | 250 | R11 |
| ACS880-34-650A-3 | 650 | 730 | 355 | 355 | 250 | R11 |
380…500 В (-5)
| Тип | Inom, A | Imax, A | Pnom, кВт | Pld, кВт | Phd, кВт | Frame |
|---|---|---|---|---|---|---|
| ACS880-34-240A-5 | 240 | 350 | 132 | 132 | 110 | R11 |
| ACS880-34-260A-5 | 260 | 418 | 160 | 160 | 132 | R11 |
| ACS880-34-302A-5 | 302 | 498 | 200 | 200 | 160 | R11 |
| ACS880-34-361A-5 | 361 | 542 | 250 | 250 | 200 | R11 |
| ACS880-34-414A-5 | 414 | 542 | 250 | 250 | 200 | R11 |
| ACS880-34-460A-5 | 460 | 560 | 315 | 315 | 250 | R11 |
| ACS880-34-503A-5 | 503 | 560 | 355 | 355 | 315 | R11 |
525…690 В (-7)
| Тип | Inom, A | Imax, A | Pnom, кВт | Pld, кВт | Phd, кВт | Frame |
|---|---|---|---|---|---|---|
| ACS880-34-142A-7 | 142 | 250 | 132 | 132 | 110 | R11 |
| ACS880-34-174A-7 | 174 | 274 | 160 | 160 | 132 | R11 |
| ACS880-34-210A-7 | 210 | 384 | 200 | 200 | 160 | R11 |
| ACS880-34-271A-7 | 271 | 411 | 250 | 250 | 200 | R11 |
| ACS880-34-330A-7 | 330 | 480 | 315 | 315 | 250 | R11 |
| ACS880-34-370A-7 | 370 | 520 | 355 | 355 | 315 | R11 |
| ACS880-34-430A-7 | 430 | 520 | 400 | 400 | 315 | R11 |
Код обозначения типа
| Позиция | Пример | Описание |
|---|---|---|
| 1 | ACS880 | Серия |
| 2 | -34 | Тип: модуль с LCL-фильтром, low-harmonic |
| 3 | -xxxA | Номинальный ток (246, 293, 363 и т.д.) |
| 4 | -3/-5/-7 | Напряжение: -3=380-415В, -5=380-500В, -7=525-690В |
| 5 | +0B051 | Без IP20-экранов (IP00) |
| 6 | +0H371 | Без полноразмерных выходных кабельных колодок |
| 7 | +H370 | Полноразмерные входные кабельные колодки |
| 8 | +H381 | Полные кабельные панели (ввод/вывод) |
| 9 | +E202 | EMC-фильтр C2 (TN-S) |
| 10 | +E208 | Общемодовый фильтр (CMF) |
| 11 | +E210 | EMC-фильтр C3 (TN/IT) |
| 12 | +J410 | Дверная установка панели DPMP-01 |
| 13 | +J425 | Панель ACS-AP-I (без Bluetooth) |
| 14 | +K451…K492 | Полевые шины (PROFIBUS, EtherNet/IP, EtherCAT и др.) |
| 15 | +L500…L537 | Модули расширения I/O, кодеры, PTC |
| 16 | +N5000…N5650 | Специализированные ПО (кран, виндера, насос и т.д.) |
| 17 | +Q971 | ATEX-безопасное отключение |
| 18 | +Q972 / +Q973 | FSO-12 / FSO-21 — функциональная безопасность |
| 19 | +P904 / P909 | Расширенная гарантия 24/30 или 36/42 мес. |
| 20 | +R700…R714 | Язык комплекта документации |
Кабельные размеры и зажимы
| Параметр | Значение |
|---|---|
| Максимальное сечение кабеля | 4×(3×240 мм²) или 4×(3×500 AWG) |
| Тип зажимов | M12, момент 50…75 Н·м |
| Заземление | 360° экранирование на входе в шкаф |
| Тип кабеля | Симметричный экранированный VFD-кабель (медная оплетка + PE) |
Тормозные резисторы и чопперы
| Тип привода | Чоппер | Rmin, Ом | Pbr,max, кВт | Резистор (по умолчанию) |
|---|---|---|---|---|
| 246A-3 | NBRA-658 | 1.7 | 230 | 2×SAFUR210F575 |
| 293A-3…505A-3 | NBRA-659 | 1.2 | 355 | 2×SAFUR180F460 |
| 585A-3…650A-3 | NBRA-659 | 1.2 | 355 | 2×SAFUR180F460 |
| 240A-5…503A-5 | NBRA-658/659 | 1.0…2.0 | 268…403 | 2×SAFUR200F500 |
| 142A-7…430A-7 | NBRA-669 | 1.0 | 403 | 2×SAFUR200F500 |
Габариты и масса (R11, стандарт)
| Параметр | Значение |
|---|---|
| Высота | 1741 мм |
| Ширина | 713 мм |
| Глубина | 512 мм |
| Масса (модуль + LCL) | 365 кг |
| Масса LCL-модуля | 180 кг |
| Масса кабельных панелей (+H381) | 30 кг |
Условия окружающей среды
| Параметр | Значение |
|---|---|
| Температура | -15…+55 °C (с понижением мощности выше 40 °C) |
| Высота | До 4000 м (дерайтинг выше 1000 м) |
| Влажность | 5…95 %, без конденсации |
| Загрязнение | IEC 60721-3-3: Class 3C2, 3S2 |
| Вибрация | 0.1 мм (10…57 Гц), 10 м/с² (57…150 Гц) |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
