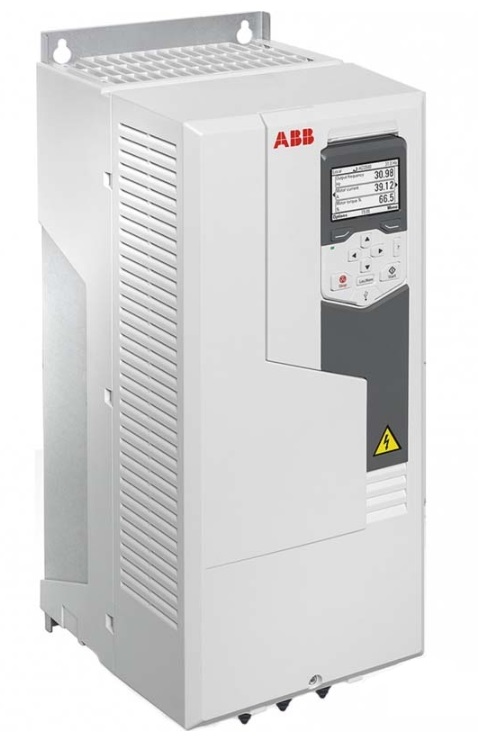

    Преобразователь частоты общего назначения с автоматическим выключателем "Байпас" ABB ACS550-CC-157A-4+F267+P919

    Код товара 1730820
    • edt
    Код товара 1730820
    • Преобразователь частоты общего назначения с автоматическим выключателем "Байпас" ABB ACS550-CC-157A-4+F267+P919 Преобразователи частоты
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    • кредит и лизинг
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег
    2 318 790 ₽ / 24 286 €
    1 932 325 ₽ цена без НДС
    Ставка НДС
    20%
    Сумма НДС
    386 465 ₽
    Доставка в г.
    • на терминал
    • адресная доставка
    Условия оплаты:
    • предоплата 100%
    • частичная оплата и рассрочка
    • кредит и лизинг
    Доступно для:
    • физические лица
    • юридические лица
    • бюджетные организации
    • на экспорт
    Гарантии:
    • гарантии изготовителя
    • возврат товара
    • возврат денег

    Серия ABB ACS550-CC — это готовые к эксплуатации комплектные частотные преобразователи с встроенным байпасом (переключателем «привод/сеть»), предназначенные для управления асинхронными электродвигателями в насосных, вентиляционных, компрессорных и конвейерных системах. Они представляют собой полностью собранное и проверенное решение на базе стандартного преобразователя ACS550, дополненного блоком байпаса, защитой, электромагнитным фильтром и терминалами подключения — всё в одном корпусе.

    Суффикс Официальное название / назначение Краткое описание
    +B055 EMC filter, 1st environment (C2) Встроенный EMC-фильтр для первых условий эксплуатации (C2, ограниченное распространение).
    +B058 EMC filter, 2nd environment (C3) Встроенный EMC-фильтр для вторых условий эксплуатации (C3, неограниченное распространение в промышленной среде).
    +F267 Sinusoidal output filter (LC-filter) Синусоидальный фильтр на выходе инвертора. Снижает высокочастотные составляющие, позволяет увеличить длину кабеля до мотора, снижает нагрев и шум двигателя.
    +G303 Pulse encoder interface module Модуль интерфейса для подключения инкрементального энкодера (OREL-01 в режиме энкодера).
    +L511 Extension relay module (3 relays) Модуль расширения с 3 дополнительными релейными выходами (OREL-01).
    +P919 Analog output extension board Плата расширения с 2 аналоговыми выходами (0(4)–20 мA, 10 В).

    ABB

    все товары бренда
    Компания - лидер в области технологий электроэнергетики и автоматизации, энергетического машиностроения и информационных технологий.

    Швейцария — родина бренда

    Швейцария — страна производства

    Характеристики

    Модели ACS550-CC (напряжение 380–480 В, 3 фазы)

    Код типа Pн [кВт] Pт [кВт] Iн [A] Iт [A] Типоразмер Предохранитель (Bussmann) Сечение кабеля Крутящий момент
    ACS550-CC-03A3-4 1.1 0.75 3.3 2.4 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-04A1-4 1.5 1.1 4.1 3.3 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-06A9-4 2.2 1.5 6.9 5.4 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-08A8-4 3 2.2 8.8 6.9 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-012A-4 4 3 12 8.8 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-015A-4 5.5 4 15.4 11.9 R2 KTK-R-30 #6 AWG 45 in-lbs
    ACS550-CC-023A-4 7.5 5.5 23 15.4 R2 KTK-R-30 #2 AWG 45 in-lbs
    ACS550-CC-031A-4 11 7.5 31 23 R3 JJS-50 #3 AWG 50 in-lbs
    ACS550-CC-038A-4 15 11 38 31 R3 JJS-50 #3 AWG 50 in-lbs
    ACS550-CC-045A-4 18.5 15 45 38 R3 JJS-100 #1 AWG 50 in-lbs
    ACS550-CC-059A-4 22 18.5 59 45 R4 JJS-100 #1 AWG 50 in-lbs
    ACS550-CC-072A-4 30 22 72 59 R4 JJS-100 #1 AWG 50 in-lbs
    ACS550-CC-078A-4 37 30 78 72 R4 JJS-100 #1 AWG 50 in-lbs
    ACS550-CC-097A-4 45 37 97 72 R4 JJS-125 #2/0 AWG 275 in-lbs
    ACS550-CC-096A-4 55 45 96 87 R5 JJS-175 #2/0 AWG 275 in-lbs
    ACS550-CC-125A-4 75 55 125 96 R6 JJS-175 300 MCM 300 in-lbs
    ACS550-CC-157A-4 90 75 157 125 R6 JJS-200 300 MCM 300 in-lbs
    ACS550-CC-180A-4 110 90 180 157 R6 JJS-250 400 MCM 375 in-lbs
    ACS550-CC-246A-4 132 110 246 180 R6 JJS-400 2×250 MCM 375 in-lbs
    ACS550-CC-245A-4 160 132 245 192 R7 JJS-400 2×250 MCM 375 in-lbs
    ACS550-CC-316A-4 200 160 316 245 R8 JJS-400 2×500 MCM 375 in-lbs
    ACS550-CC-368A-4 250 200 368 316 R8 JJS-400 2×500 MCM 375 in-lbs
    ACS550-CC-414A-4 300 250 414 368 R8 JJS-600 2×500 MCM 375 in-lbs
    ACS550-CC-486A-4 350 300 486 414 R8 JJS-600 2×500 MCM 375 in-lbs

    Модели ACS550-CC (напряжение 208–240 В, 3 фазы)

    Код типа Pн [кВт] Pт [кВт] Iн [A] Iт [A] Типоразмер Предохранитель (Bussmann) Сечение кабеля Крутящий момент
    ACS550-CC-04A6-2 0.75 0.75 4.6 3.5 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-06A6-2 1.1 0.75 6.6 4.6 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-07A5-2 1.5 1.1 7.5 6.6 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-012A-2 2.2 1.5 11.8 7.5 R1 KTK-R-15 #10 AWG 35 in-lbs
    ACS550-CC-017A-2 3 2.2 16.7 11.8 R1 KTK-R-30 #2 AWG 45 in-lbs
    ACS550-CC-024A-2 4 3 24.2 16.7 R2 KTK-R-30 #6 AWG 45 in-lbs
    ACS550-CC-031A-2 5.5 4 30.8 24.2 R2 JJS-50 #6 AWG 40 in-lbs
    ACS550-CC-046A-2 7.5 5.5 46.2 30.8 R3 JJS-80 #3 AWG 50 in-lbs
    ACS550-CC-059A-2 11 7.5 59.4 46.2 R3 JJS-80 #1 AWG 50 in-lbs
    ACS550-CC-075A-2 15 11 74.8 59.4 R4 JJS-100 #2/0 AWG 300 in-lbs
    ACS550-CC-088A-2 18.5 15 88 74.8 R4 JJS-110 #2/0 AWG 275 in-lbs
    ACS550-CC-114A-2 22 18.5 114 88 R4 JJS-150 #2/0 AWG 275 in-lbs
    ACS550-CC-143A-2 30 22 143 114 R6 JJS-200 300 MCM 300 in-lbs
    ACS550-CC-178A-2 37 30 178 143 R6 JJS-250 300 MCM 375 in-lbs
    ACS550-CC-221A-2 45 37 221 178 R6 JJS-300 350 MCM 375 in-lbs
    ACS550-CC-248A-2 55 45 248 221 R6 JJS-350 350 MCM 375 in-lbs

    Модели ACS550-CC (напряжение 500–600 В, 3 фазы)

    Код типа Pн [кВт] Pт [кВт] Iн [A] Iт [A] Типоразмер Предохранитель (Bussmann) Сечение кабеля Крутящий момент
    ACS550-CC-02A7-6 1.5 1.1 2.7 2.1 R2 KTK-R-15 #6 AWG 62 in-lbs
    ACS550-CC-03A9-6 2.2 1.5 3.9 2.8 R2 KTK-R-15 #6 AWG 62 in-lbs
    ACS550-CC-06A1-6 4 3 6.1 4.8 R2 KTK-R-15 #6 AWG 62 in-lbs
    ACS550-CC-09A0-6 5.5 4 9 6.1 R2 KTK-R-15 #6 AWG 62 in-lbs
    ACS550-CC-011A-6 7.5 5.5 11 9 R2 KTK-R-30 #2 AWG 62 in-lbs
    ACS550-CC-017A-6 11 7.5 17 11 R2 KTK-R-30 #2 AWG 62 in-lbs
    ACS550-CC-022A-6 15 11 22 17 R3 JJS-50 #3 AWG 62 in-lbs
    ACS550-CC-027A-6 18.5 15 27 22 R3 JJS-50 #3 AWG 62 in-lbs
    ACS550-CC-032A-6 22 18.5 32 27 R4 JJS-100 #1 AWG 62 in-lbs
    ACS550-CC-041A-6 30 22 41 32 R4 JJS-100 #1 AWG 62 in-lbs
    ACS550-CC-052A-6 37 30 52 41 R4 JJS-100 #2 AWG 62 in-lbs
    ACS550-CC-062A-6 45 37 62 52 R4 JJS-100 #2 AWG 62 in-lbs
    ACS550-CC-077A-6 55 45 77 62 R6 JJS-100 #2/0 AWG 275 in-lbs
    ACS550-CC-099A-6 75 55 99 77 R6 JJS-150 300 MCM 300 in-lbs
    ACS550-CC-125A-6 90 75 125 99 R6 JJS-175 300 MCM 300 in-lbs
    ACS550-CC-144A-6 110 90 144 125 R6 JJS-200 350 MCM 375 in-lbs

    Габариты и вес

    Тип корпуса Высота [мм] Ширина [мм] Глубина [мм] Вес [кг]
    CX1-1 920 348 349 35
    CX1-2 920 348 349 37
    CX1-3 1352 414 371 49
    CX1-4 1352 414 371 61
    CX1-5 1352 414 371 76
    CX1-6 1568 489 491 90
    CX1-7 1568 489 491 119
    CX1-8 1568 489 491 154
    CX1-9 889 527 277 126
    CX1-10 889 527 418 190
    CX1-11 914 584 543 247
    CX1-12 1829 847 579 251
    CX1-13 1524 847 662 340

    Общие технические характеристики серии ACS550-CC:

    Параметр Значение
    Тип устройства Частотный преобразователь с байпасом (блоком переключения)
    Диапазон мощности От 0,75 до 400 кВт
    Диапазон напряжений питания 3 x 208–240 В, 3 x 380–480 В, 3 x 500–600 В
    Частота выходного сигнала 0–500 Гц
    Тип управления Векторное (с и без обратной связи), U/f-режим
    Степень защиты NEMA 1 (IP21), NEMA 12 (IP54), NEMA 3R (для уличной установки)
    Класс перегрузки 110% — нормальный режим, 150% — тяжелый режим (1 минута каждые 10 минут)
    Температура эксплуатации -15…+50 °C (до +60 °C с понижением мощности)
    Сертификация CE, UL, cUL, C-Tick, GOST R, RoHS
    Протоколы связи Modbus RTU (встроено), опционально: PROFIBUS, DeviceNet, EtherNet/IP и др.
    Встроенные функции Байпас, тормозной транзистор, EMC-фильтр, аналоговые и цифровые входы/выходы, реальное время, энергосбережение, диагностика
    Интерфейс пользователя Интеллектуальная панель управления с многоязычным LCD-дисплеем, поддержка FlashDrive, копирование параметров
    Дополнительные модули Расширение цифровых и аналоговых входов/выходов, энкодерные интерфейсы, модули Fieldbus
    Программное обеспечение DriveWindow Light, DrivePM, FlashDrop — для настройки, диагностики и копирования параметров
    Применение Насосы, вентиляторы, конвейеры, компрессоры, транспортеры и др.
    Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
