Датчик уровня акустический СТАРОРУСПРИБОР ЭХО-5Н-В

Акустические локационные устройства ЭХО-5Н-В в основном применяются в резервуарах, бункерах кусковых и сыпучих материалов для определения и текущего контроля уровня жидких сред.

Принцип действия акустических уровнемеров (ЭХО-5) основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела «газ — контролируемая среда». Для измерения уровня акустический преобразователь крепится на верхней крышке резервуара и не контактирует с контролируемой средой. Этот факт обеспечивает универсальность акустических уровнемеров по отношению к свойствам контролируемых сред.

Предназначен для бесконтактного автоматического дистанционного измерения уровня различных жидких сред, сыпучих и кусковых материалов. Скорость изменения уровня среды не должна превышать 1 см/с. Обеспечивает:

• непрерывное измерение уровня;
• индикацию текущего уровня на жидкокристаллическом индикаторе;
• контроль уровня по 4 точкам с помощью свободно программируемых реле:
  • задание значения уровня срабатывания;
  • задание режима работы: срабатывание на повышение или понижение уровня;
  • относительно заданного значения;
  • каждое реле можно настроить на определенную зону возврата в исходное состояние (эффект гистерезиса);
• световую индикацию релейных сигналов;
• передачу аналогового унифицированного сигнала (4-20, 0-20 или 0-5 мА), пропорционально измеряемому уровню;
• передачу информации по каналу RS-485;
• архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток);
• построение систем мониторинга за работой нескольких приборов (до 60 шт.) в том числе совместно с уровнемерами ДУЕ-1;

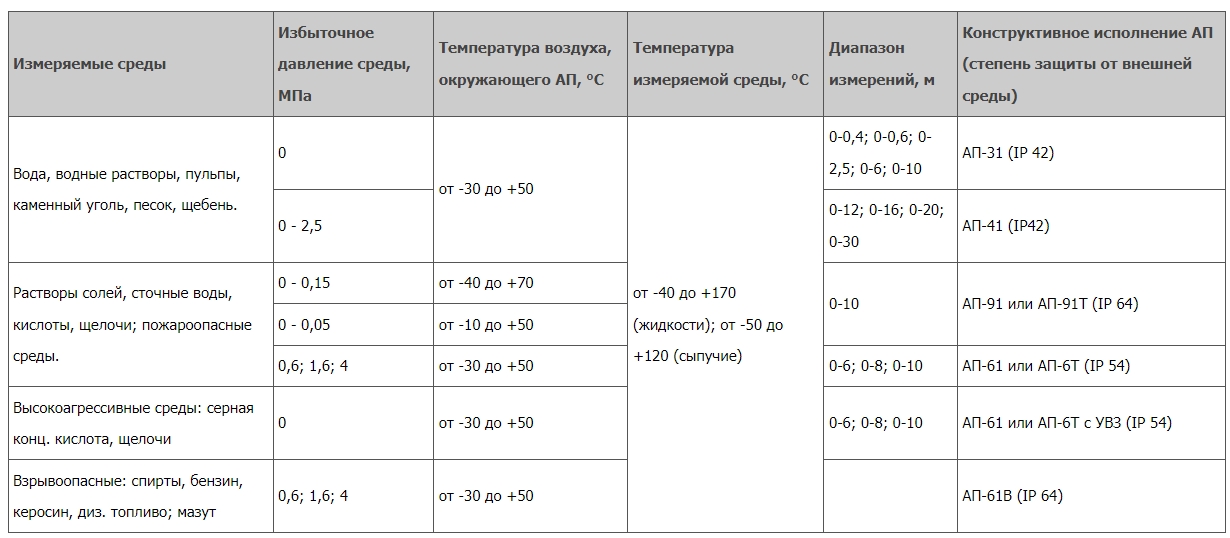

• полную совместимость со всеми типами акустических преобразователей АП и взаимозаменяемость со старыми электронными вычислителями ППИ-5Н;
• компенсацию погрешности от температурных колебаний;
• компенсацию погрешности от электрических сопротивлений проводов связи.
