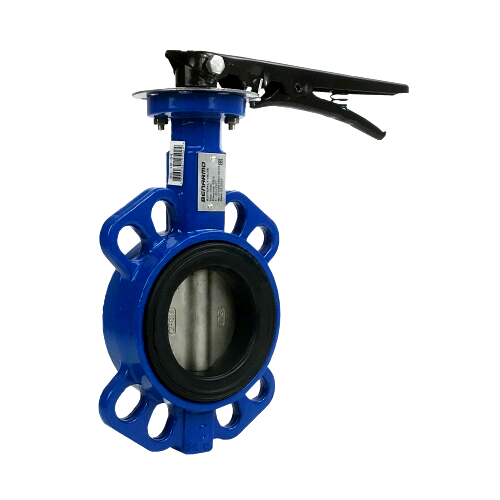

T 211-A, DN150 Затвор поворотный дисковый
Затвор стальной дисковый с уплотнением из нержавеющей стали 32с316нж
Код товара 1067608Задать вопрос
Написать отзыв
Делитесь опытом
Современные дисковые затворы выполняют функции управления и запирания потоков различных рабочих сред (неагрессивных сред: пар, вода, нефтепродукты, природный газ) Особенности их конструкции в отличии от шаровых кранов и классических дисковых затворов в том, что конструкция носит разгруженный характер. Так как запирание потока происходит плавающей заслонкой при прижатии ее к седлу в крайней точке поворота, то при этом трение диска и седла происходит только в отрезке 5-8 градусов от общего угла поворота. Эта особенность конструкции позволяет использовать дисковый затвор долгое время без изнашивания уплотнения (порядка 15 лет) и иметь около 20 тыс. циклов работы. Другое преимущество данной конструкции состоит в том, что уменьшается крутящий момент на штоке. Следовательно, можно применить электропривод меньшей мощности. Также уменьшаются габариты привода, масса и стоимость. Дисковые поворотные затворы выдерживают давление до 160 кгс/кв. см и температуру рабочей жидкости от -50 до +550 град.С. Герметичность запирания соответствует по классу А.
Характеристики
Характеристика | Значение |
---|---|
Класс герметичности по ГОСТ 9544-2005 | B, C, D |
Присоединение к трубопроводу | фланцевое по ГОСТ Р 54432-2011 или под приварку |
Гарантийная наработка | 700 циклов |
Гарантийный срок эксплуатации | 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя |
