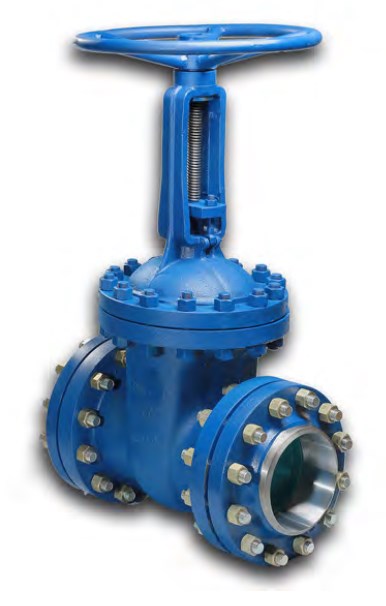

Задвижка чугунная без уплотнительных колец 30ч906бк DN 100
Код товара 1067330Задать вопрос
Написать отзыв
Делитесь опытом
Почему вы выбрали именно этот товар?
Для каких целей планируете использовать?
Устраивает ли вас соотношение цены и качества?
Не терпим нечестные отзывы, а также:
Мат, ругательства, оскорбления и угрозы
Контактную информацию, рекламу и прочее, не относящиеся к теме
Обсуждение цены товара и ее изменение
Отзывы по обслуживанию и сервису следует оставлять через раздел Гарантийное обслуживание, там они будут рассмотрены в обязательном порядке
11 201 ₽
9 334 ₽ цена без НДС
Ставка НДС
20%
Сумма НДС
1 867 ₽
Параллельные фланцевые чугунные задвижки с выдвижным шпинделем с электроприводом 30ч906бр предназначаются для трубопроводов, транспортирующих воду или пар при температуре до 225° С, задвижки 30ч906бк — для трубопроводов, транспортирующих нефть или масла при температуре до 90°С. Конструкция и размеры регламентированы ГОСТ 8437—75.
Задвижки присоединяются к трубопроводу при помощи фланцев с размерами по ГОСТ 1235—67. Управление задвижками при помощи электропривода. Предусмотрена возможность ручного управления маховиком с использованием червячной передачи электропривода. Задвижки устанавливаются на горизонтальном трубопроводе вертикально электроприводом вверх. Может быть допущена установка задвижек с горизонтальным расположением шпинделя при условии смазывания червячной пары и роликоподшипников густой смазкой и при наличии опоры под электропривод. Корпус, крышка и клин изготовляются из чугуна. Прокладка в задвижках 30ч906бр выполняется из листового паронита, в задвижках 30ч906бк — из прокладочного картона.
В качестве набивки сальника в задвижках 30ч906бр используется пропитанный асбест, в задвижках 30ч906бк — пенька. В задвижках 30ч906бр уплотнение запорного органа обеспечивается латунными уплотнительными кольцами в корпусе и дисках, в задвижках 30ч906бк уплотнительные кольца чугунные. На прочность задвижки испытываются пробным давлением рпр = 1,5 МПа.
В задвижках 30ч906бр допускается рабочее давление ρр = 0,85 МПа при рабочей температуре среды tр = 225° С. В задвижках 30ч906бк допускается рр = 1,0 МПа при tp ≤90° С. При испытаниях на герметичность задвижки должны соответствовать требованиям 3-го класса герметичности по ГОСТ 9544—75.
Характеристики
| Рабочее давление | 10 бар |
| Условный диаметр | 100 мм |
| t режим | 1...90 °C |
| Присоединительные размеры и размеры упл. поверхностей | ГОСТ 12815-80 |
| Управление | электропривод |
| Строительная длина | 230 мм |
| Материал корпуса | Чугун |
| Материал крышки | Чугун |
| Вес нетто | 65 кг |
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
